Description et installation
Dans ce chapitre, nous décrivons le produit 2N LiftIP 2.0 et son installation.
Le 2N LiftIP 2.0 est un communicateur d'urgence pour ascenseurs qui permet la transmission d'un son en duplex intégral à l'aide de la technologie VoIP directement à partir de la cabine de l'ascenseur. Un microphone et un haut-parleur situés derrière le panneau de l'ascenseur sont utilisés pour la communication bidirectionnelle. Comprend des bornes pour la connexion de l'alimentation externe, un bouton ALARME, des pictogrammes lumineux (états de l'appareil selon la norme) et une entrée ANNULER (signal d'ouverture de la porte de la cabine en option).
Fonctionnement de l'équipement
Appuyez sur la touche ALARM. Le pictogramme Wait s'allume immédiatement, une fois la communication établie, le pictogramme Connection established s'allume.

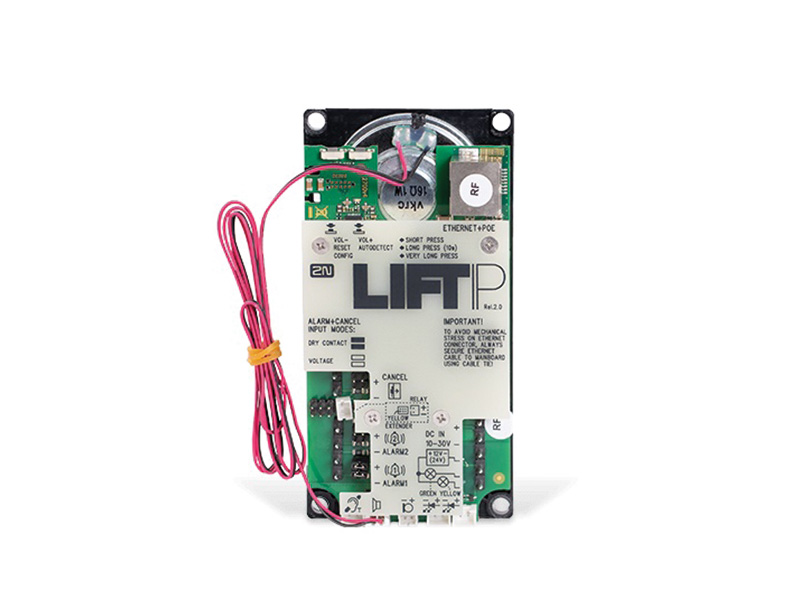

Conception universelle
La carte électronique est placée entre le panneau de montage et le couvercle imprimé avec les instructions (voir figure). Les dimensions totales sont (L) 65 x (H) 130 x (P) 24 mm. Le haut-parleur, le microphone et deux DEL (vertes et jaunes) sont connectés sur la carte mère (selon le numéro de commande). Sur le côté gauche, les cavaliers de court-circuitage (cavaliers) sont connectés ; ils se trouvent dans l'emballage du produit. Les petits connecteurs situés en bas servent à brancher la bobine d'induction (pour les malentendants) et les diodes électroluminescentes. Des pictogrammes lumineux sont généralement apposés sur ce produit (des pictogrammes incandescents sont également possibles). Les pictogrammes, ainsi que le bouton ALARME, ne sont pas inclus (ce sont des éléments de conception de l'ascenseur).
Exécution de la COP
La carte électronique est située sous le panneau en acier inoxydable avec des pictogrammes (voir photo). Les dimensions totales sont (L) 100 x (H) 220 x (P) 26 mm. Haut-parleur, microphone et LED inclus. Sur le côté gauche, les cavaliers de court-circuitage (cavaliers) sont connectés ; ils se trouvent dans l'emballage du produit. Pour la connexion de la bobine d'induction (pour les malentendants), il y a un connecteur en bas.

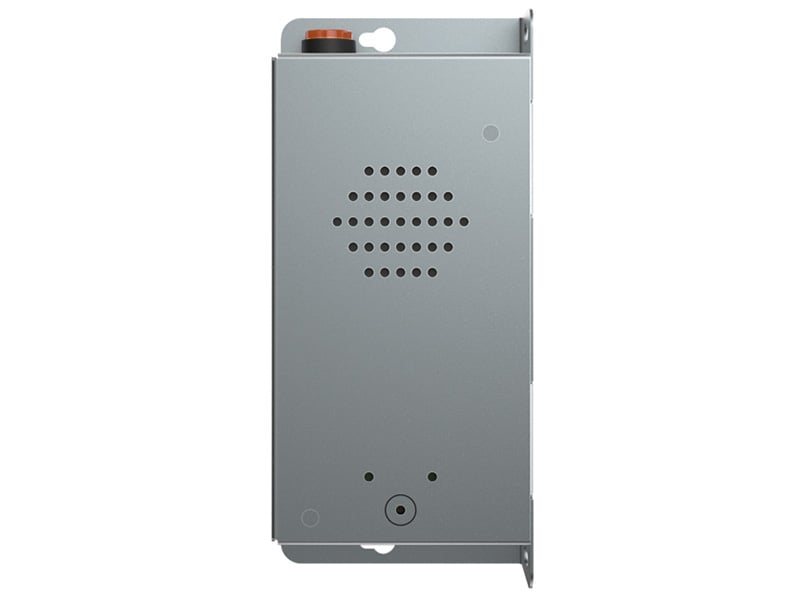

Exécution du COT
La carte électronique est logée dans un boîtier métallique (voir figure). Les dimensions d'encombrement sont de (L) 82 x (H) 186 x (P) 33 mm pour la version de base et de (L) 82 x (H) 257 x (P) 33 mm pour la version longue avec 2N Voice Alarm Station. Le haut-parleur et le microphone sont montés sur le panneau. Le haut-parleur, le microphone et deux DEL (vertes et jaunes) sont connectés sur la carte mère (selon le numéro de commande). Sur le côté gauche, les pinces (à enfiler) sont connectées, elles se trouvent dans l'emballage du produit. Les petits connecteurs situés en bas servent à brancher la bobine d'induction (pour les malentendants) et les diodes électroluminescentes. Des pictogrammes lumineux sont généralement apposés sur ce produit (des pictogrammes incandescents sont également possibles). Les pictogrammes, ainsi que le bouton ALARME, ne sont pas inclus (ce sont des éléments de conception de l'ascenseur).
