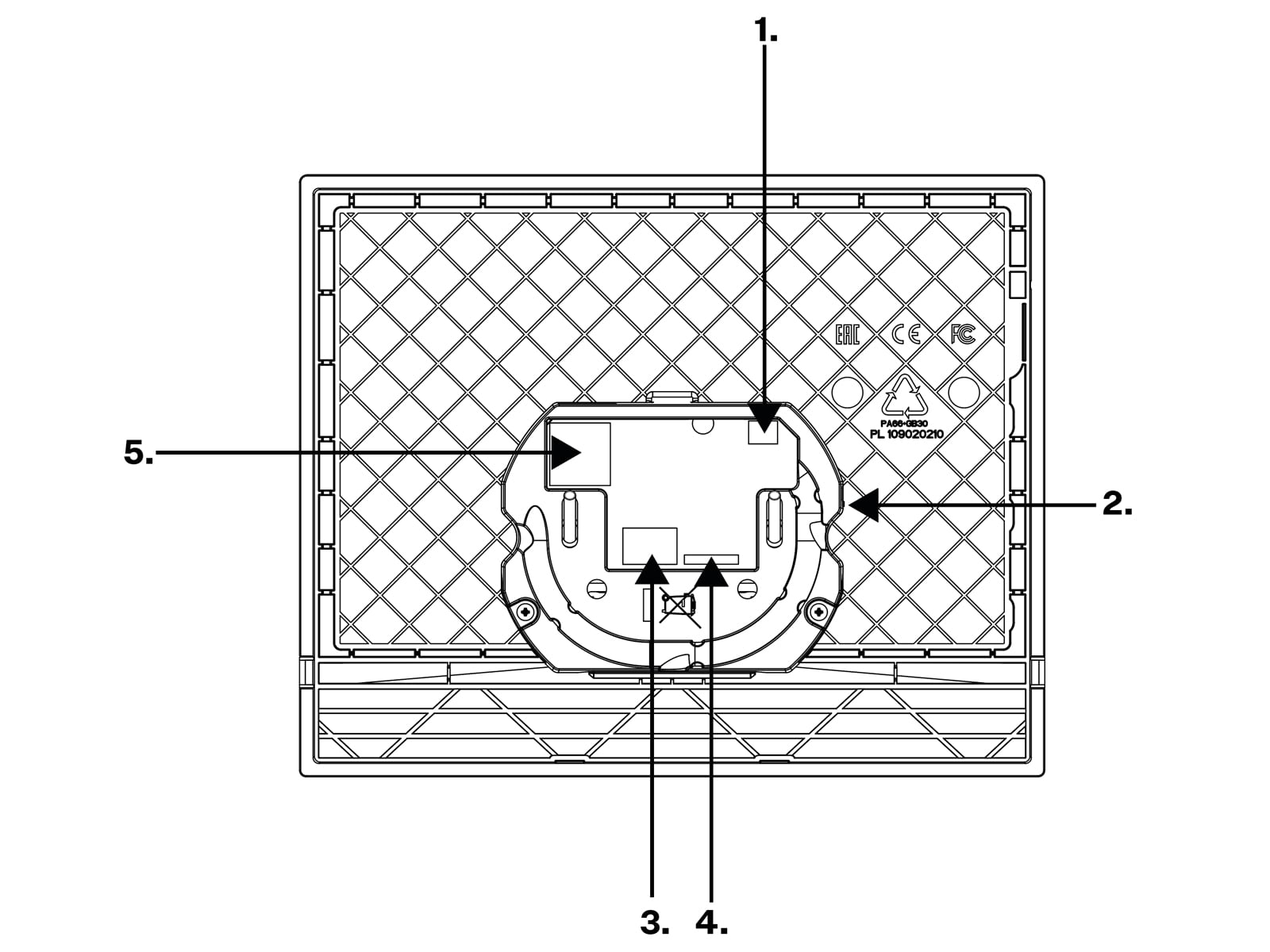

Konektory 2N Sentrio Cabin
Konektor | Název konektoru | Popis |
|---|---|---|
1 | Indukční smyčka | Výstup pro připojení externí indukční smyčky. |
2 | Tlačítko RESET | Tlačítko RESET slouží k obnovení do továrního nastavení a restartování zařízení. |
3 | Levá dvojice konektorů – vstup pro externí napájení | Vstup pro připojení externího adaptéru (10–15 V DC). Levý kontakt má polaritu zápornou (–), pravý kontakt má polaritu kladnou (+). |
Pravá dvojice konektorů – tlačítko ALARM2 | Při využití switche slouží vstup zvonkového tlačítka jako tlačítko ALARM2 – tlačítko s přístupem určeným pouze pro obsluhu, sloužící ke zrušení alarmového volání. VýstrahaPokud není k zařízení 2N Sentrio připojen switch, slouží tento konektor jako tlačítko ALARM1 a je potřeba jej připojit k externímu tlačítku výtahové kabiny. Stisknutím tohoto tlačítka po přednastavenou dobu se spustí nouzová komunikace – alarmové volání. | |
4 | 2N Sentrio Switch | Vstup pro propojení 2N Sentrio Switch s hlavní jednotkou. Pro plnou funkcionalitu musí být propojení hlavní jednotky se switchem provedeno před zapojením hlavní jednotky do napájení externím zdrojem nebo ethernetovým kabelem, pokud je zvoleno napájení pomocí PoE. Switch je propojen s hlavní jednotkou 2N Sentrio Cabin osmižilovým kabelem o délce 20 cm. Hlavní jednotka pomocí tohoto kabelu switch napájí. Hlavní jednotka nepodporuje další vstupy, k napojení vstupů slouží konektory switche č. 5–8. |
5 | LAN ethernet/PoE |
