Zápustná instalace – do sádrokartonu

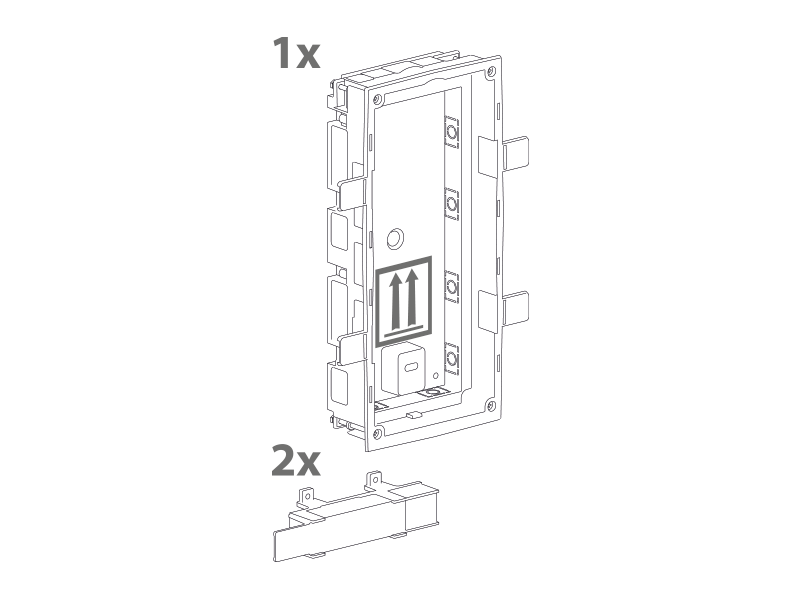

Co potřebujete k instalaci:
|
Pro instalaci zařízení 2N Access Unit 2.0 do zdi je nejdříve potřeba zapustit do zdi krabici pro instalaci do zdi. Následně je do ní možné instalovat zařízení.

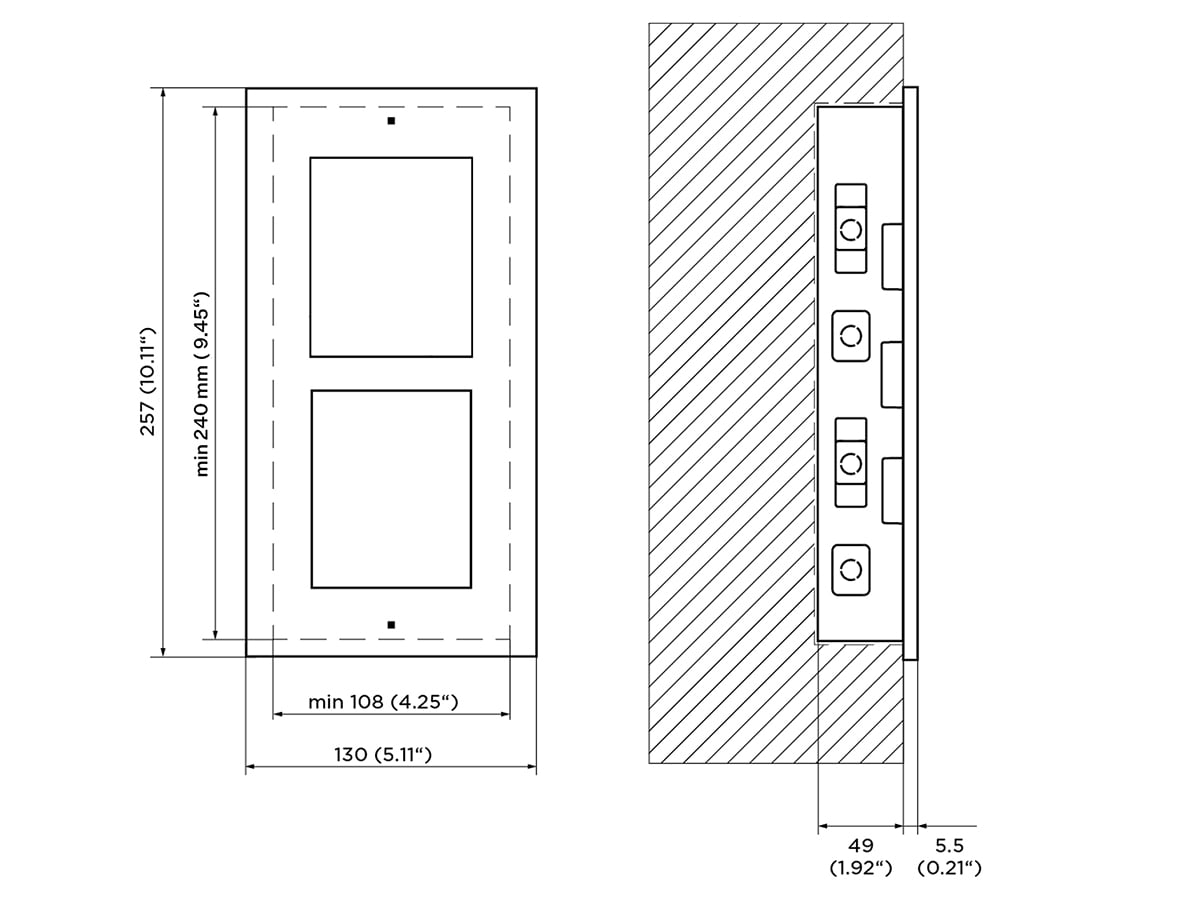

Instalace dvojmodulu

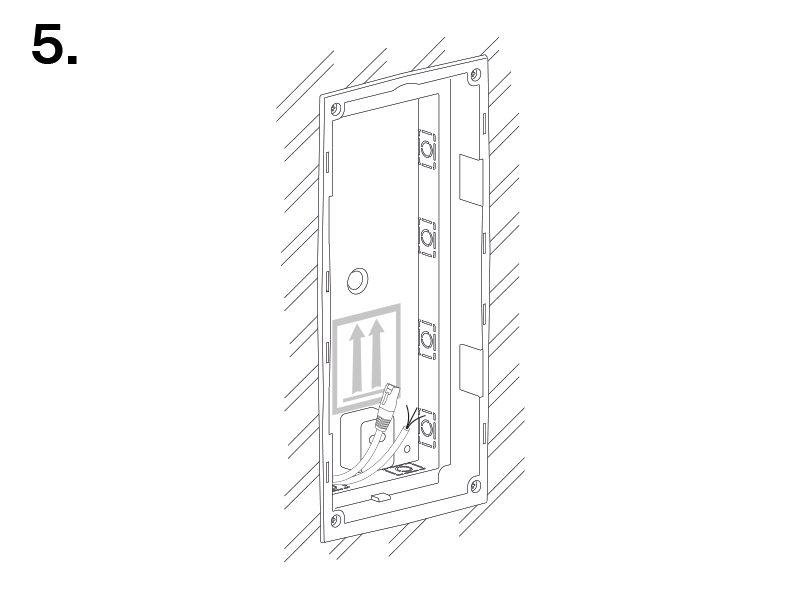

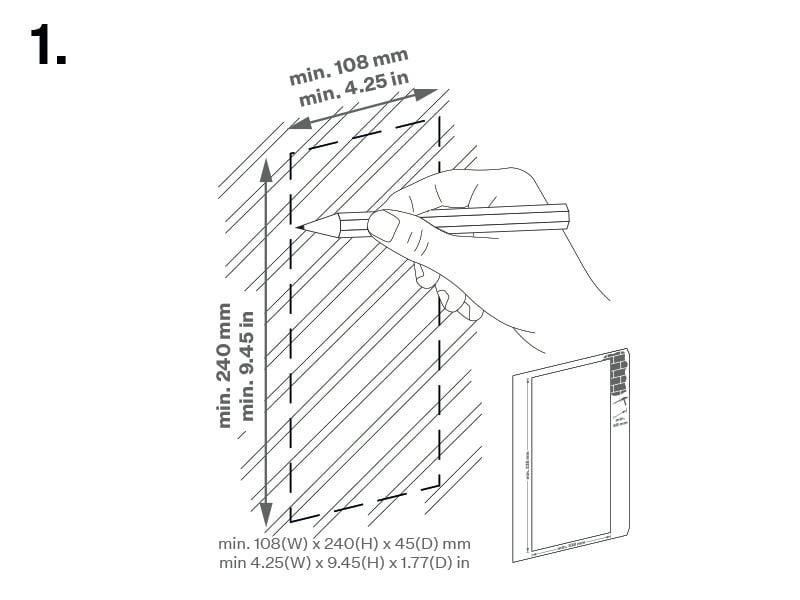

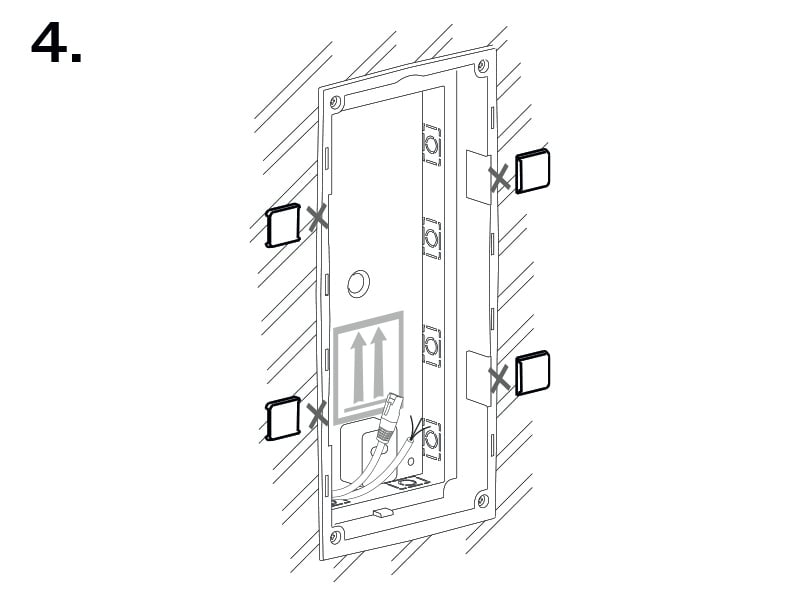

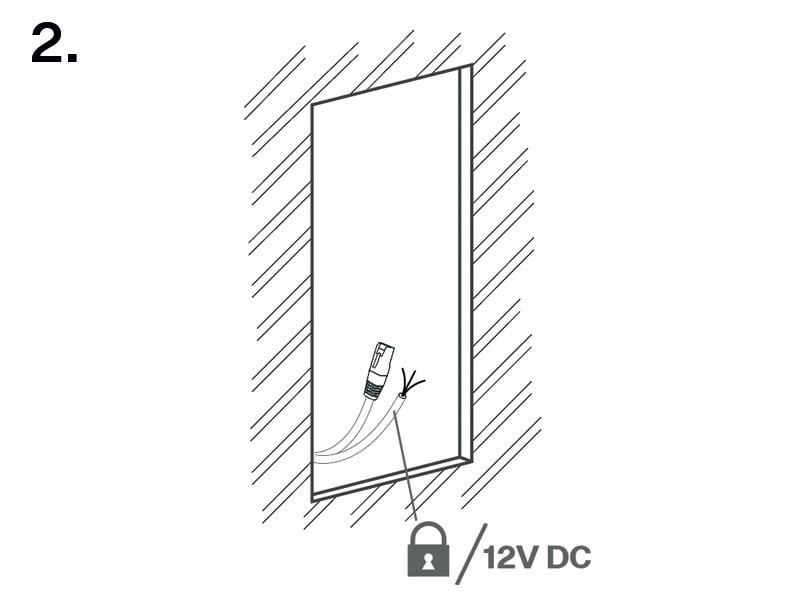

Instalace krabice
 |  |
 |  |
 |  |
Varování

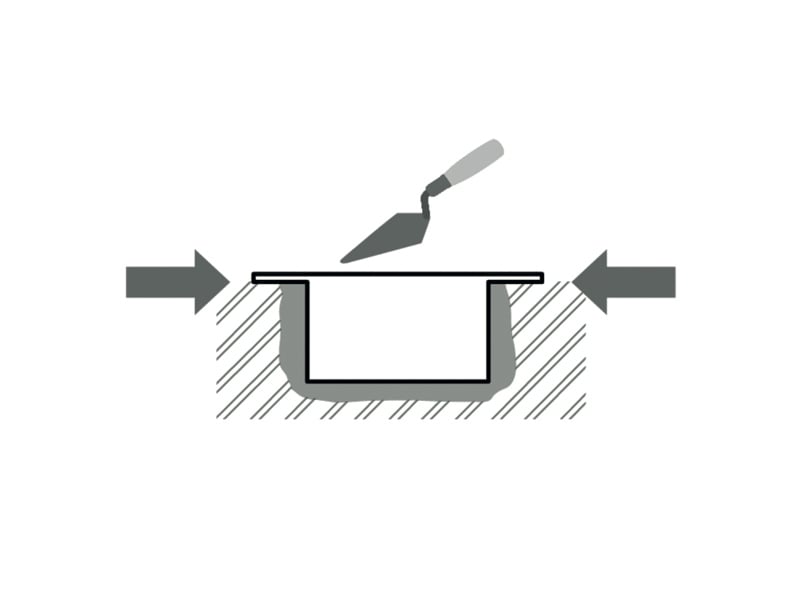

 | Okraje zápustné krabice nesmí lícovat se zdí, ale musí přesahovat na povrch zdi. Při nesprávném zapuštění krabice může dojít ke vniknutí vody do instalovaného zařízení a jeho následnému zničení. Ke správnému uložení do zdi slouží postranní packy. |
Výstraha

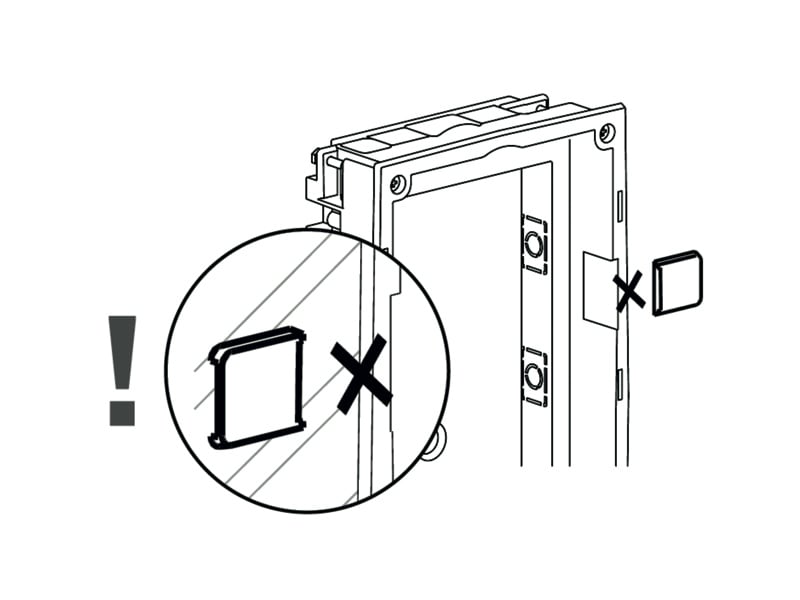

 | Po vytvrdnutí zdícího materiálu odlomte postranní packy. |

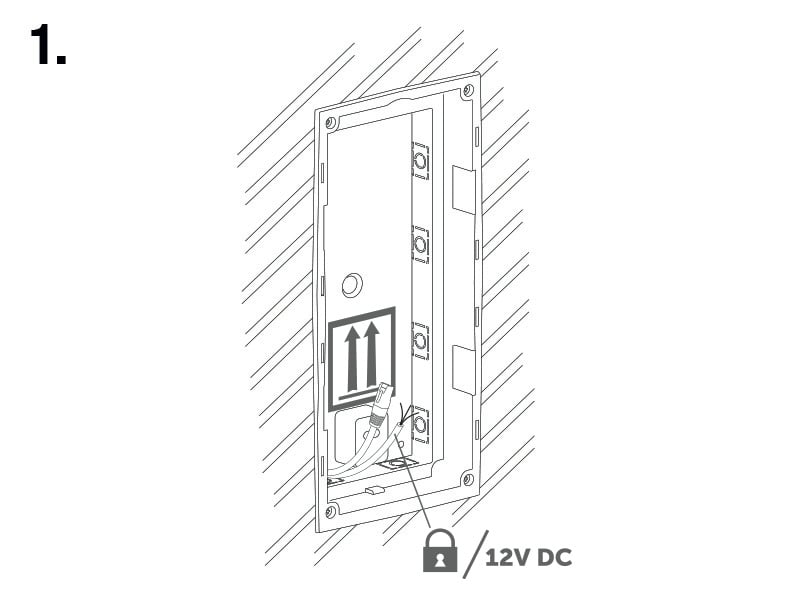

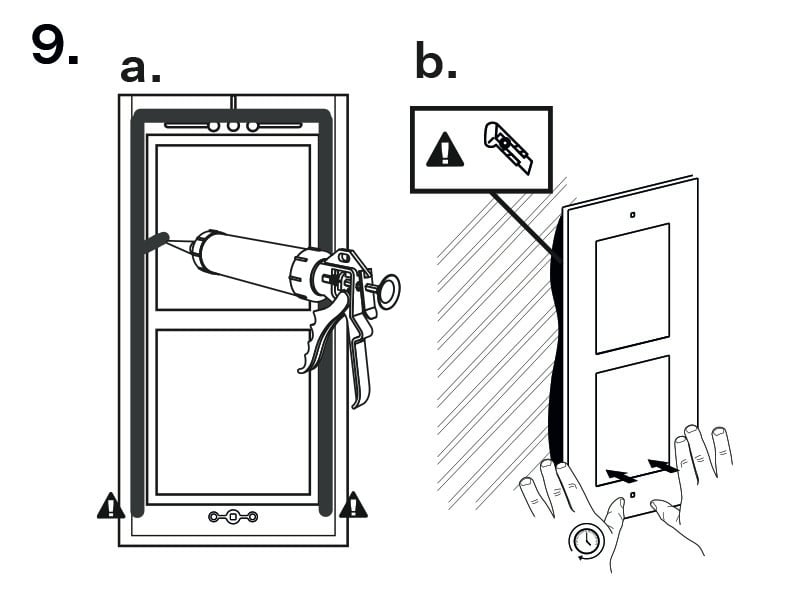

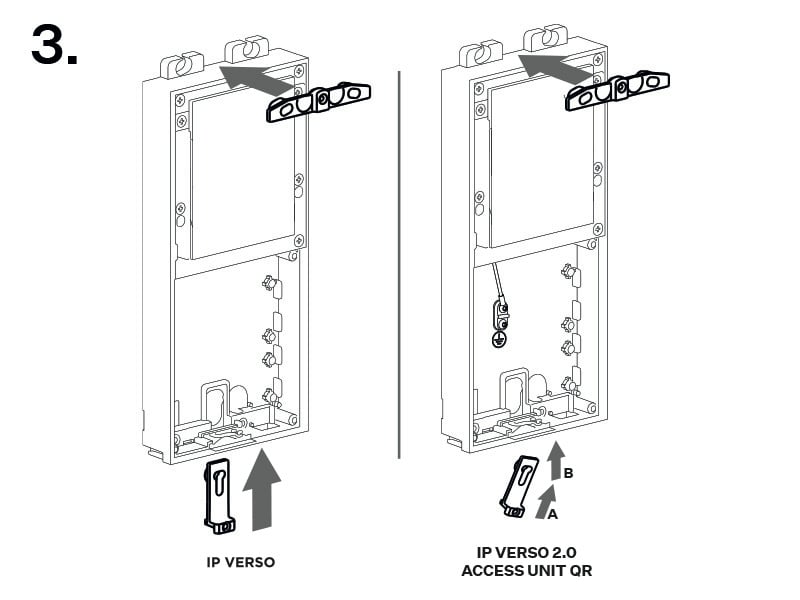

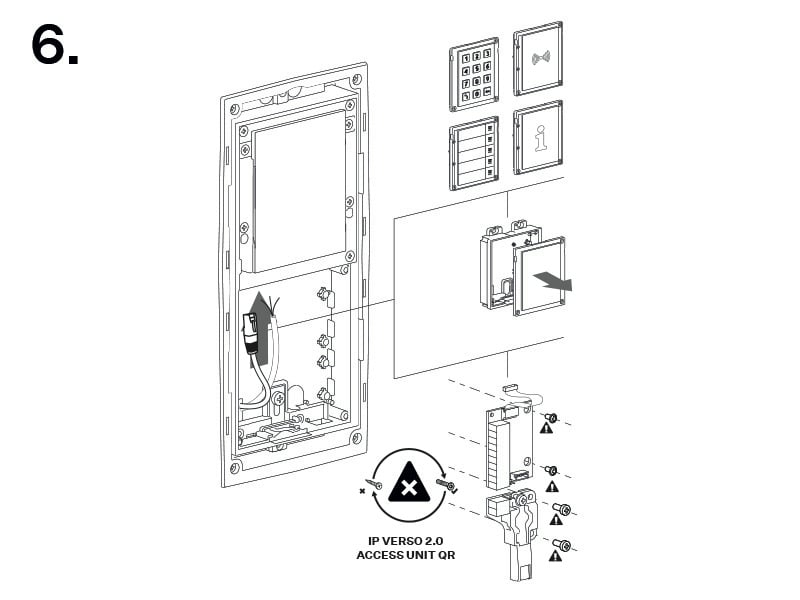

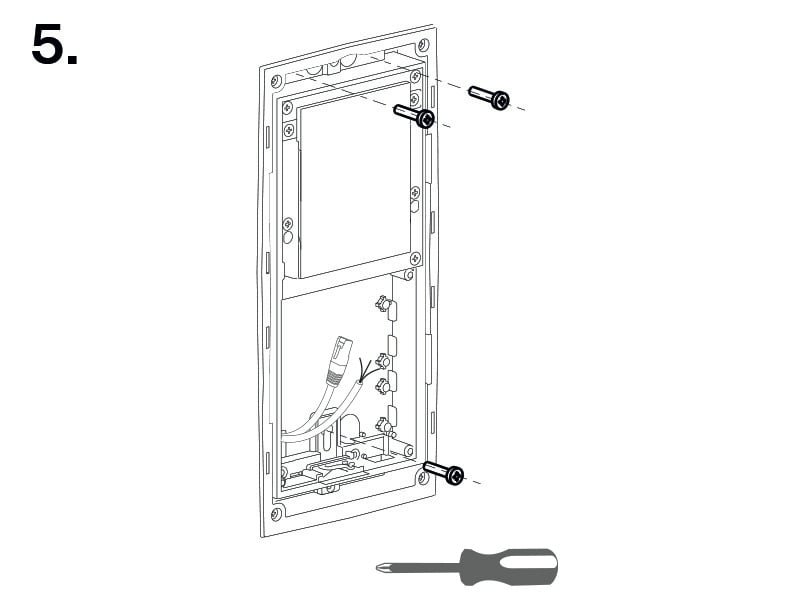

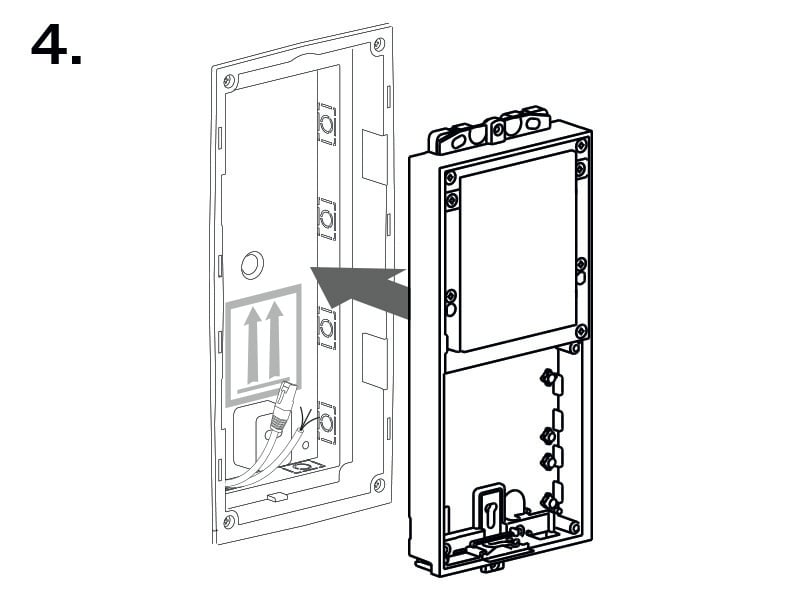

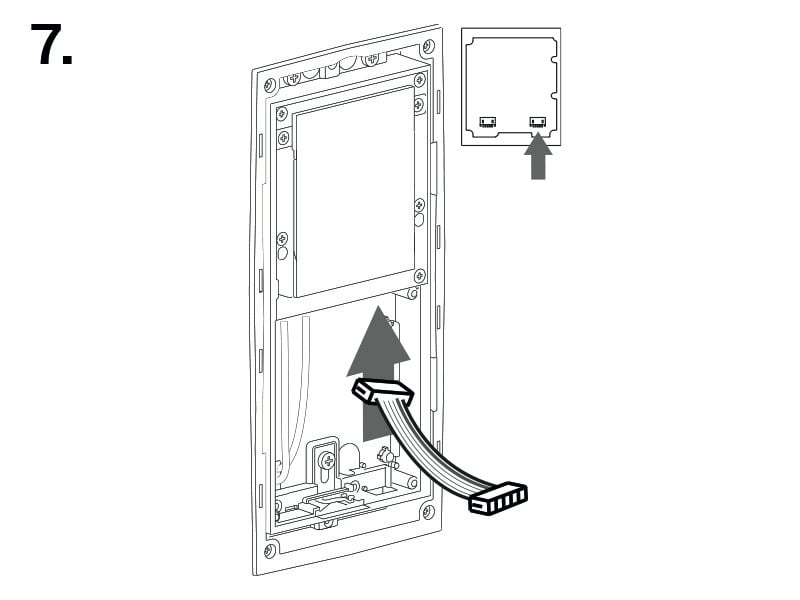

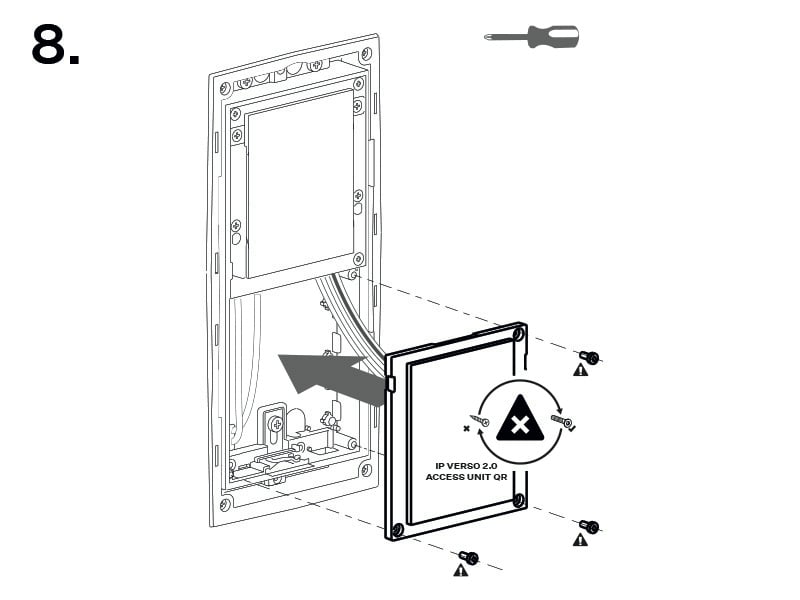

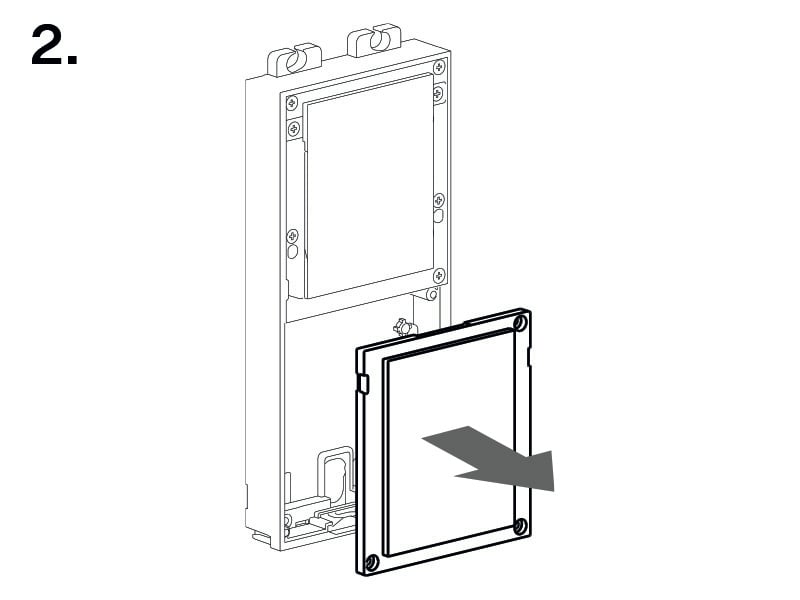

Instalace dvojmodulu do krabice
 |  |
 |  |
 |  |
 |  |
 |  |
Připevnění rámu
Před připevněním rámu zkontrolujte těsnění.

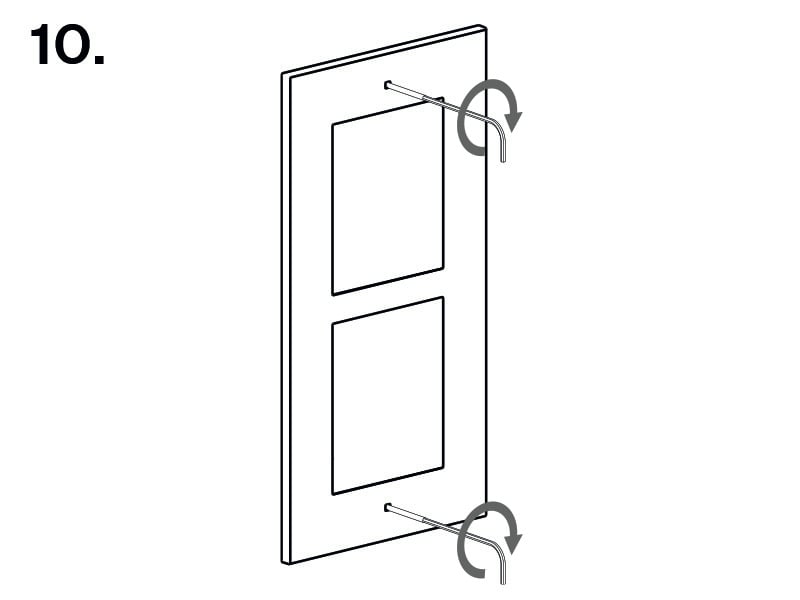

Rám pro zápustnou instalaci se přišroubovává šrouby nahoře a dole na rámu.
Rám pro instalaci na povrch se nejprve zahákne do háku nahoře a poté se přišroubuje dole na rámu.

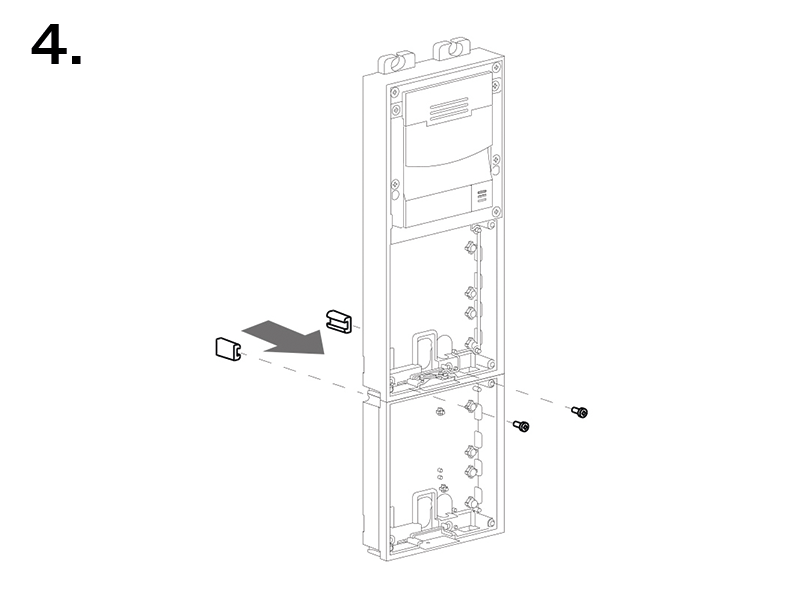

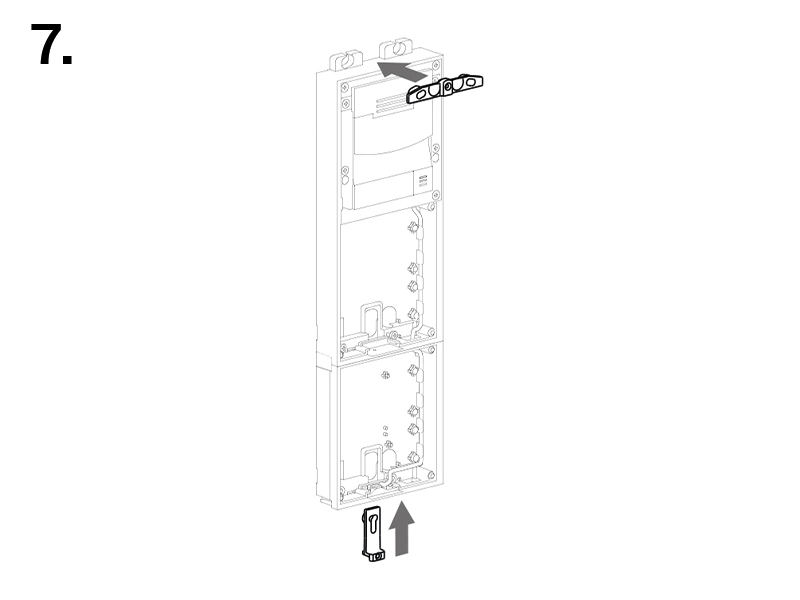

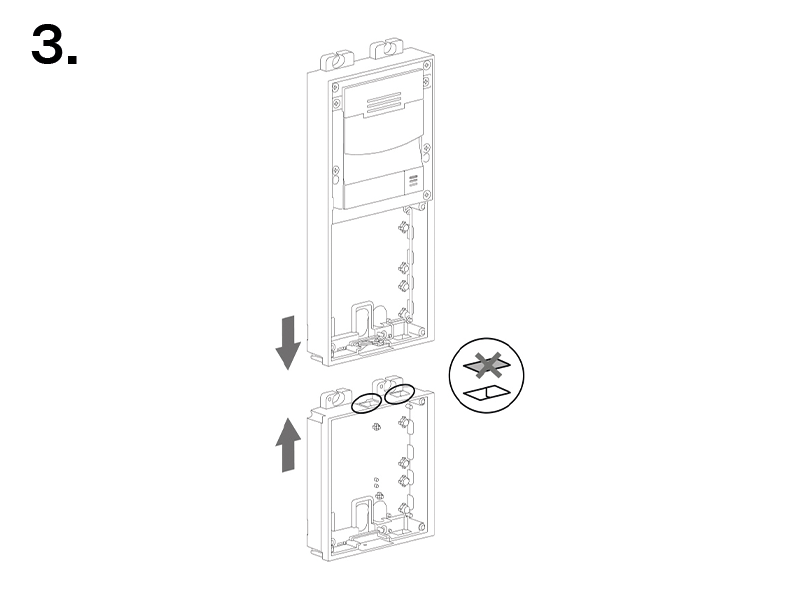

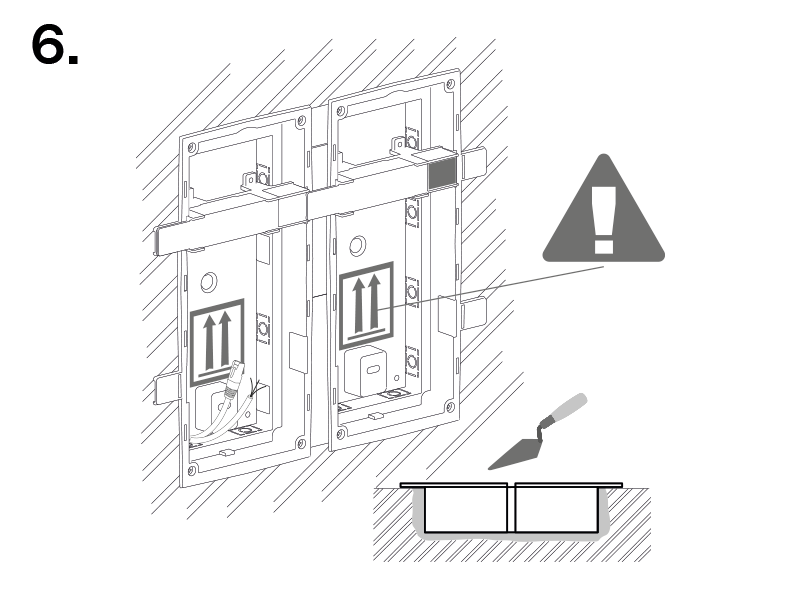

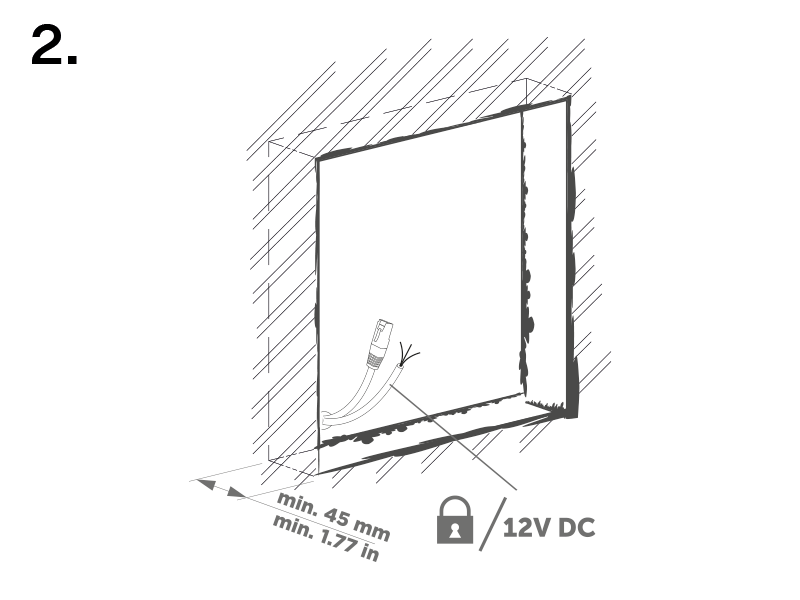

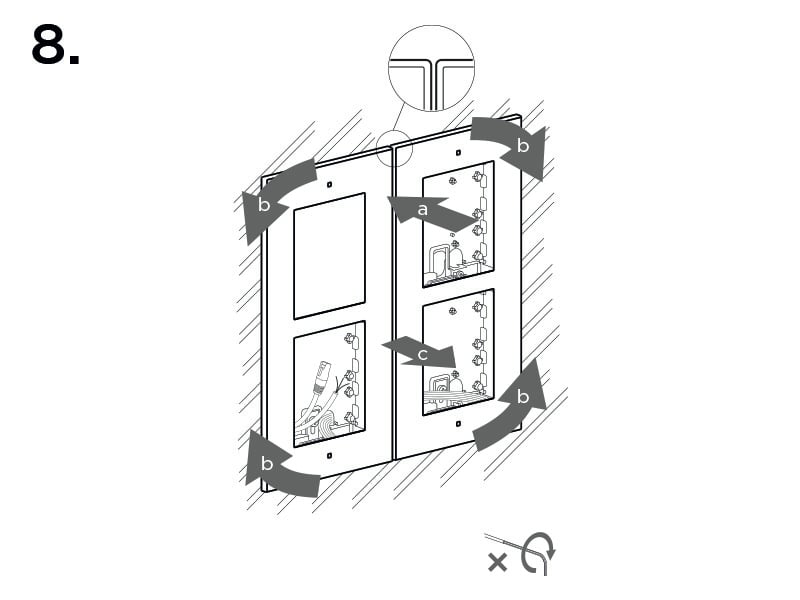

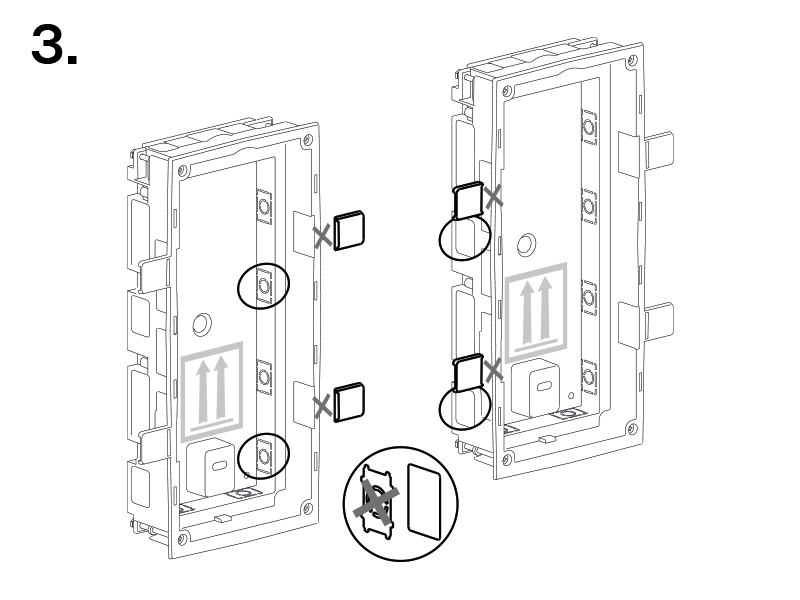

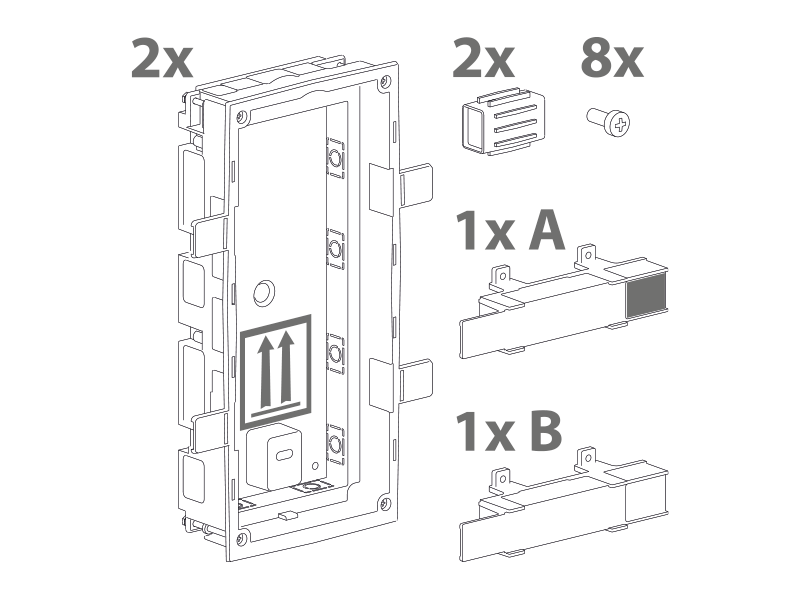

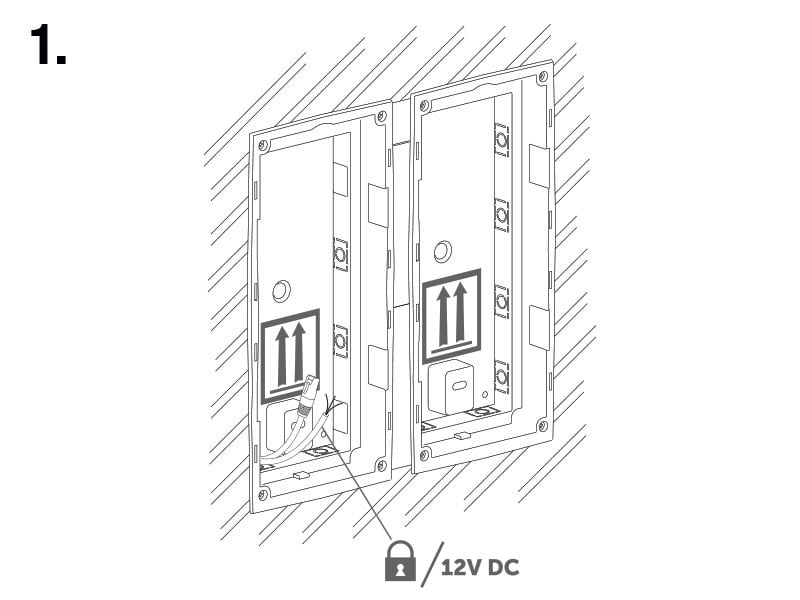

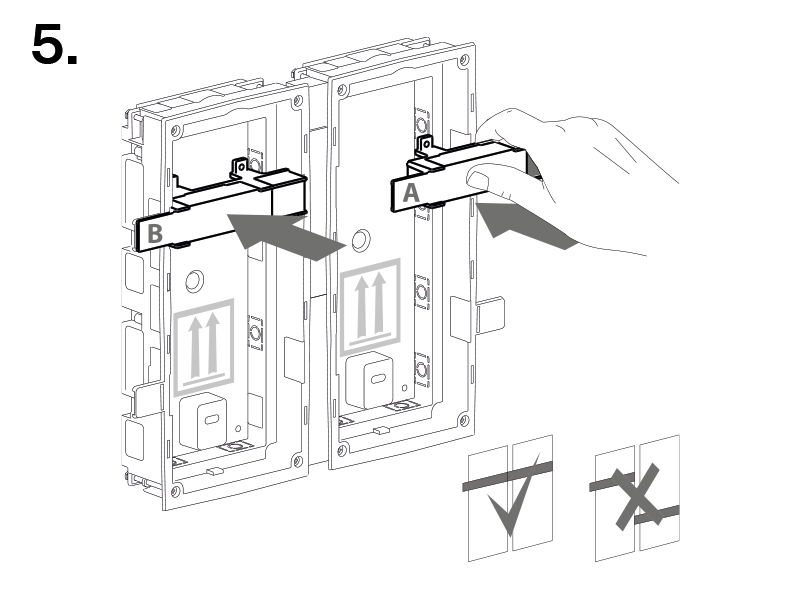

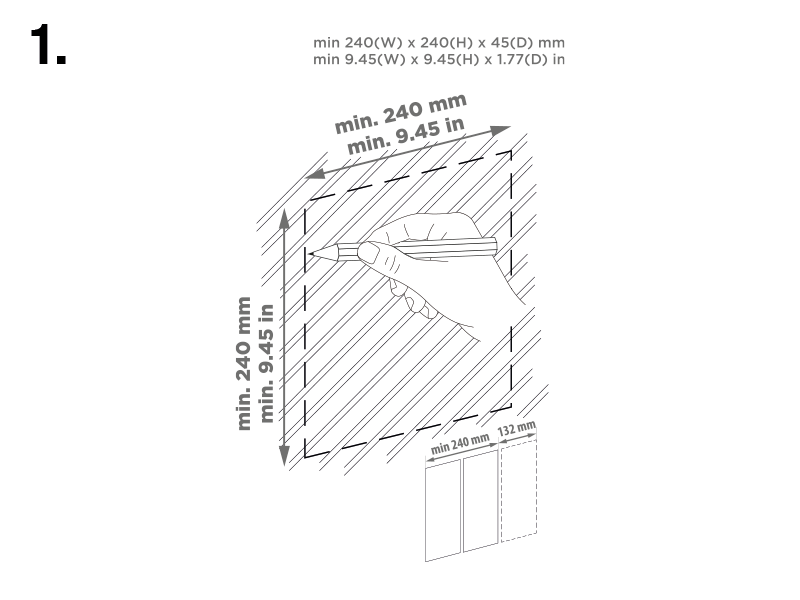

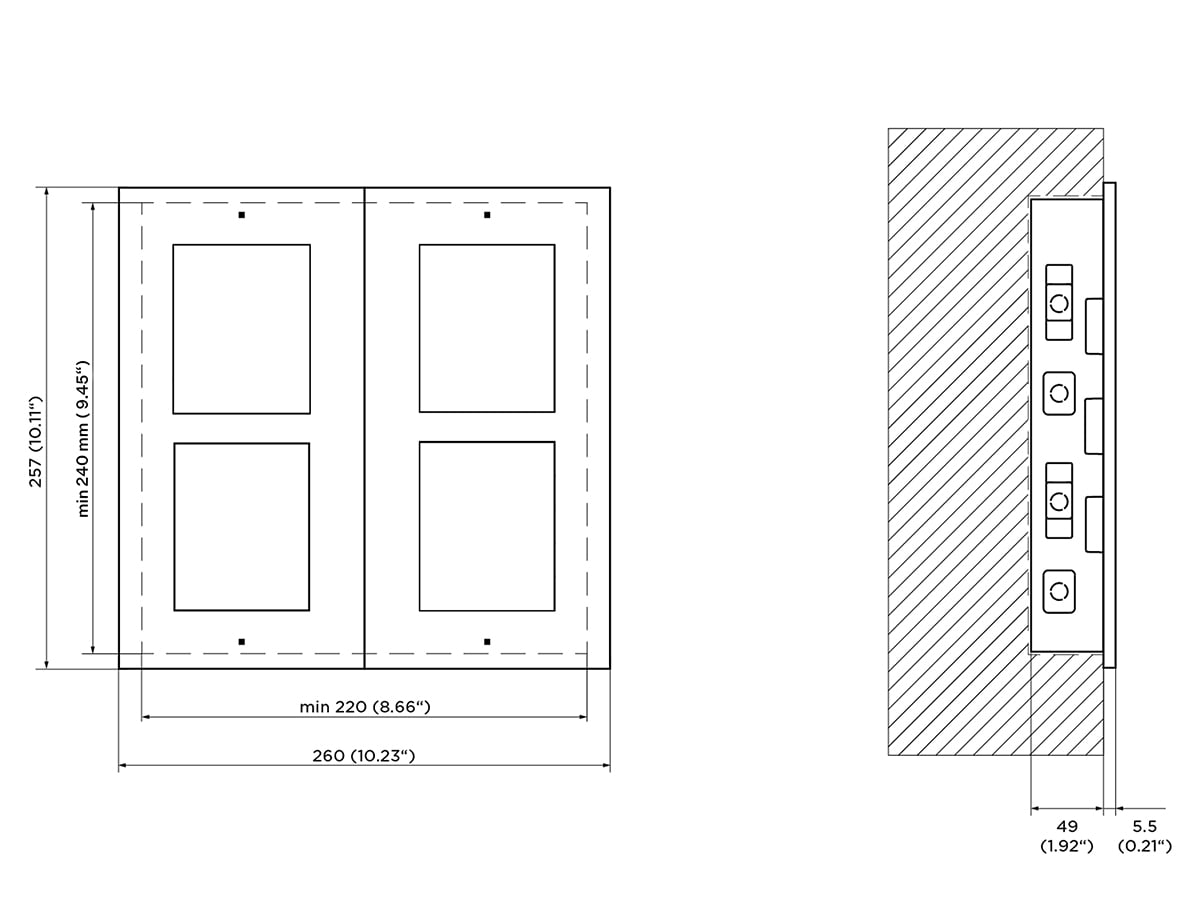

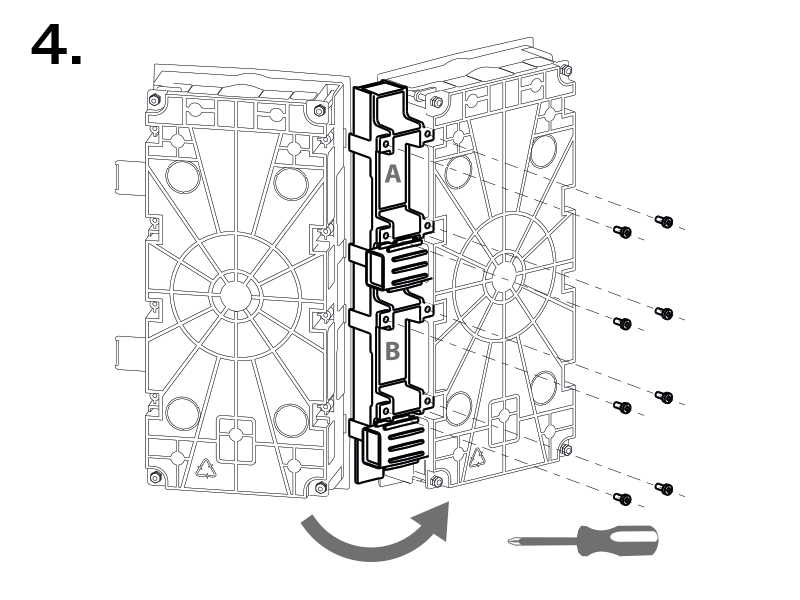

Instalace více krabic dvojmodulů vedle sebe
 |  |
 |  |
 |  |
 |  |
Varování
| Okraje zápustné krabice nesmí lícovat se zdí, ale musí přesahovat na povrch zdi. Při nesprávném zapuštění krabice může dojít ke vniknutí vody do instalovaného zařízení a jeho následnému zničení. Ke správnému uložení do zdi slouží postranní packy. |
Výstraha

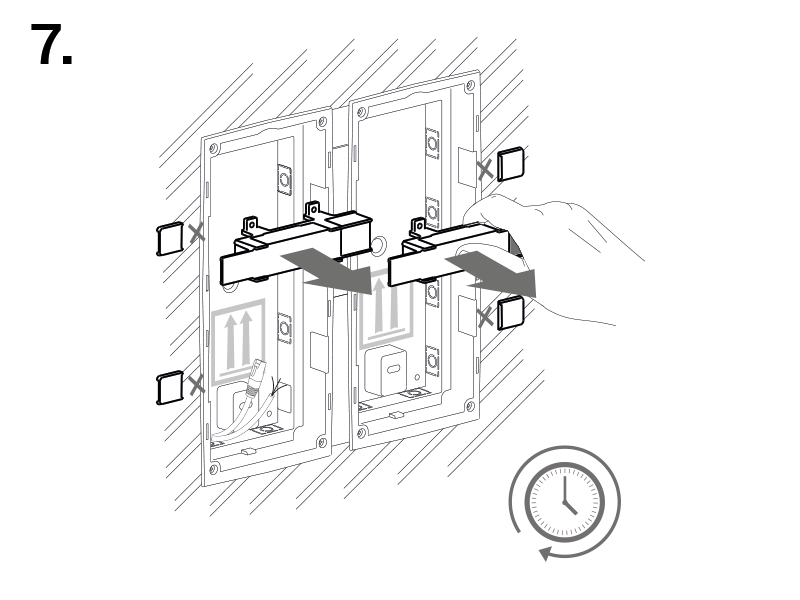

| Po vytvrdnutí zdícího materiálu odlomte postranní packy. |

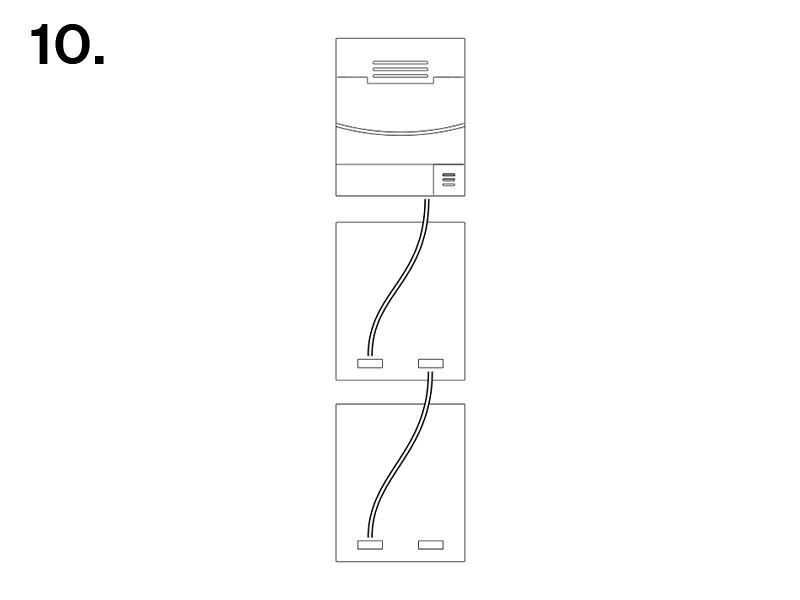

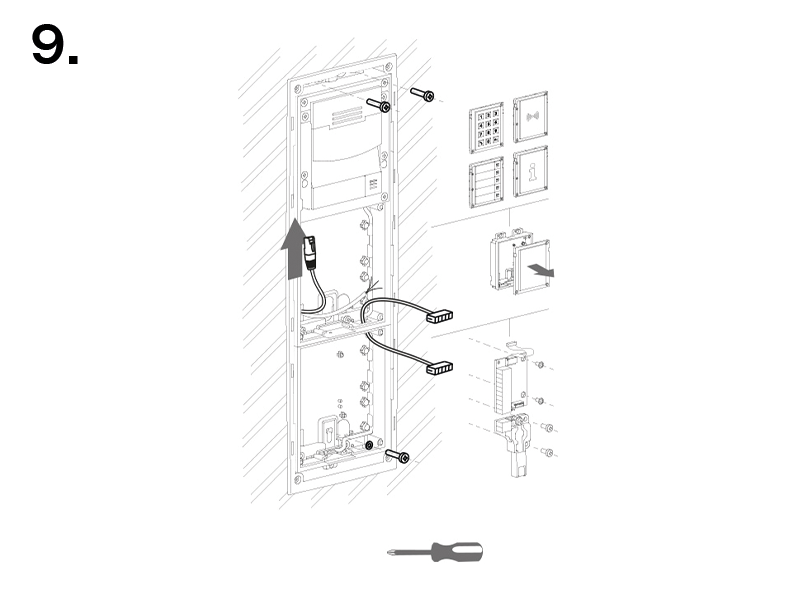

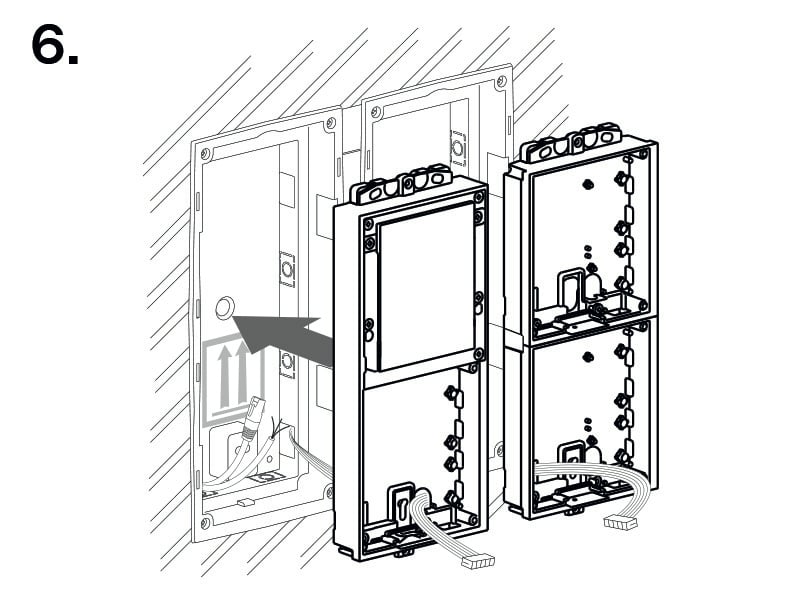

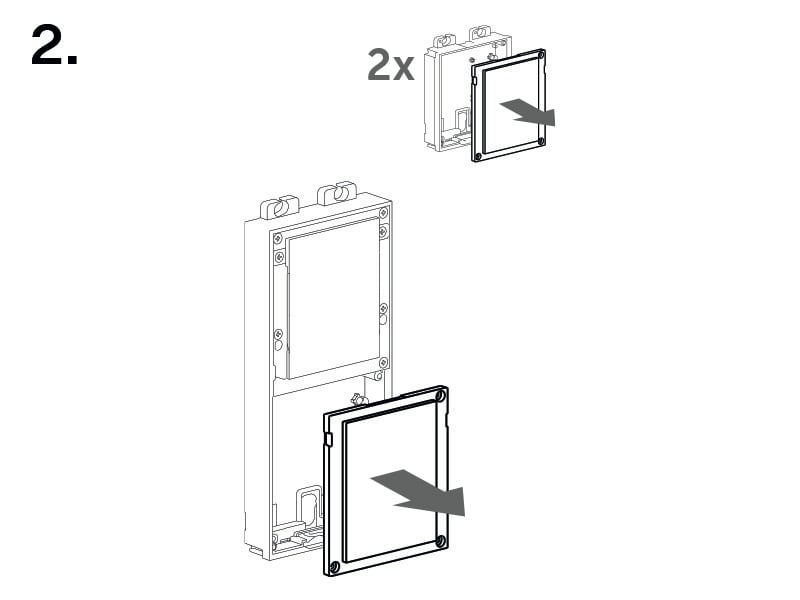

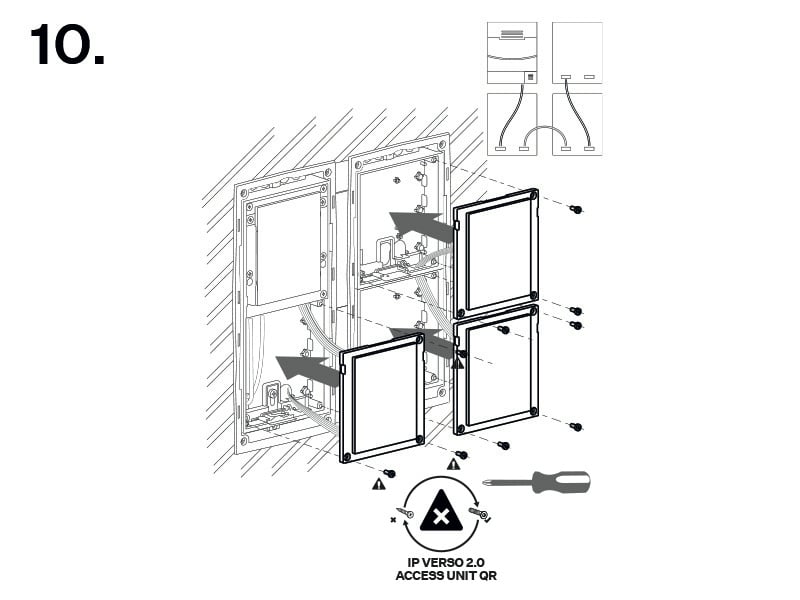

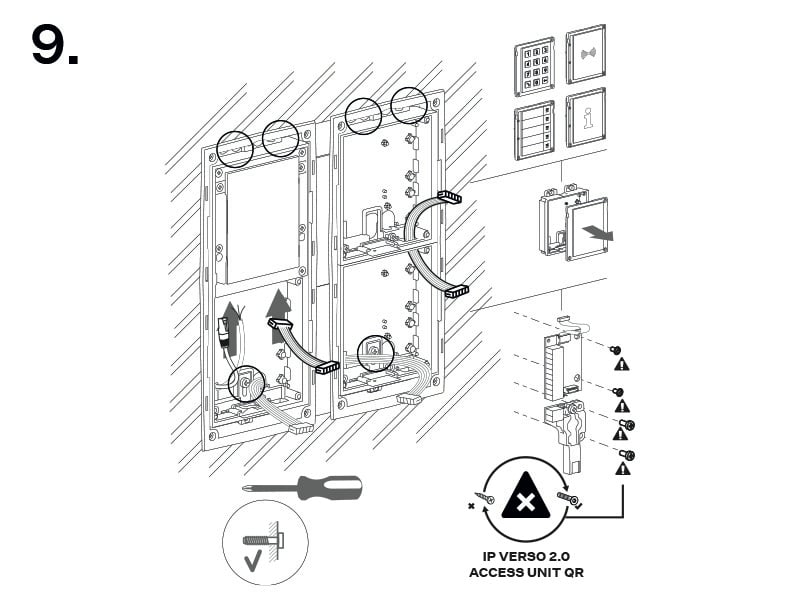

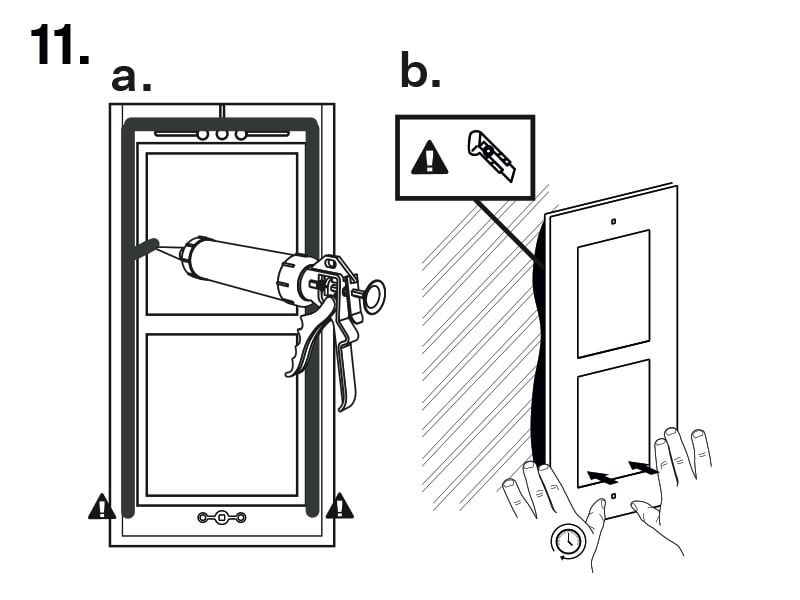

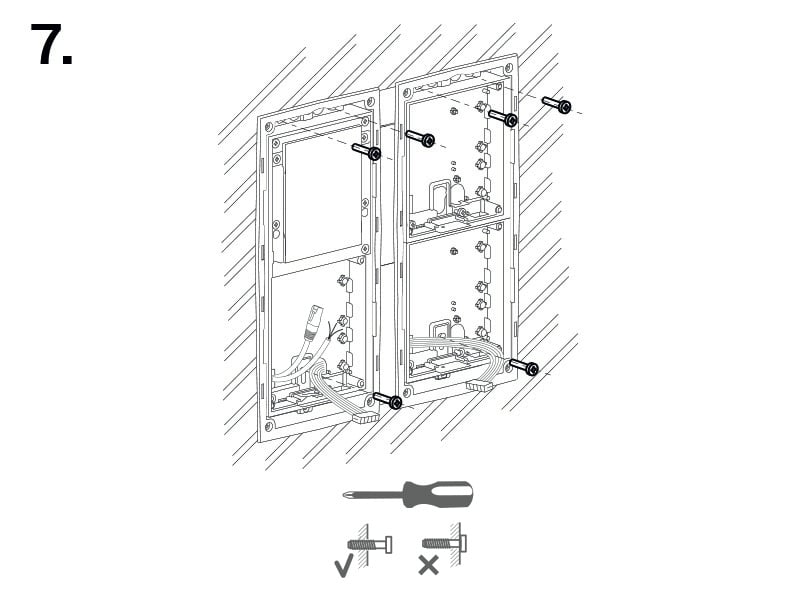

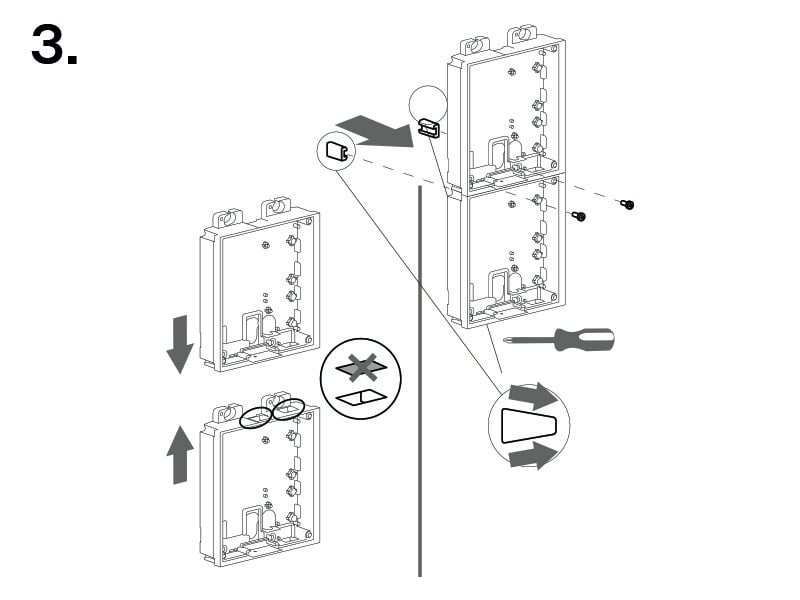

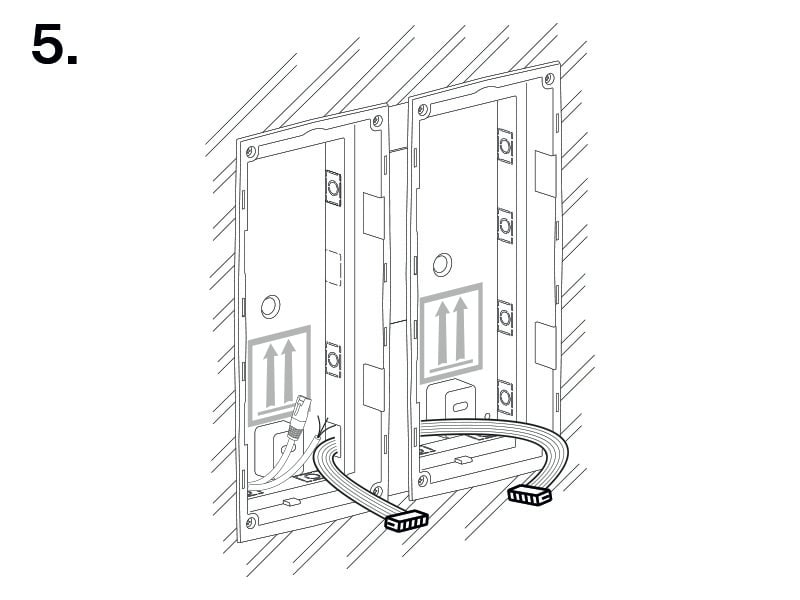

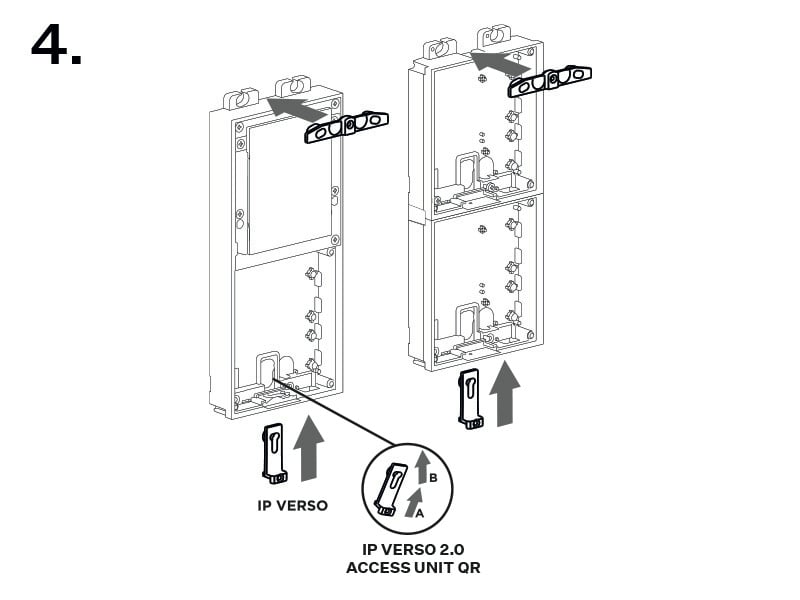

Instalace více dvojmodulů do krabice
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |
Instalace trojmodulu

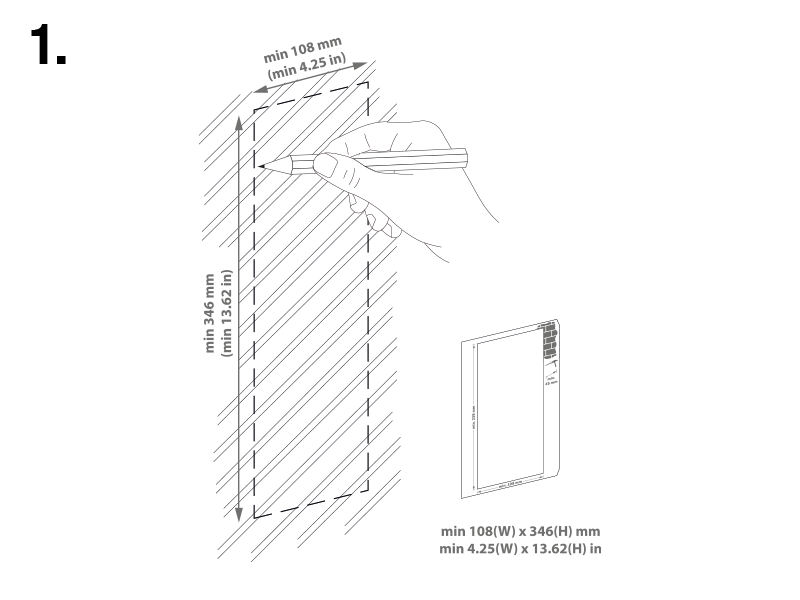

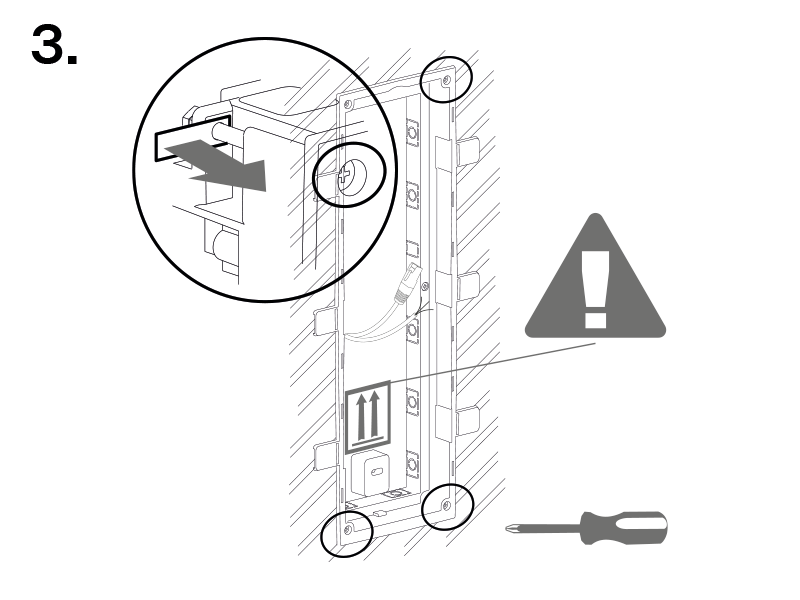

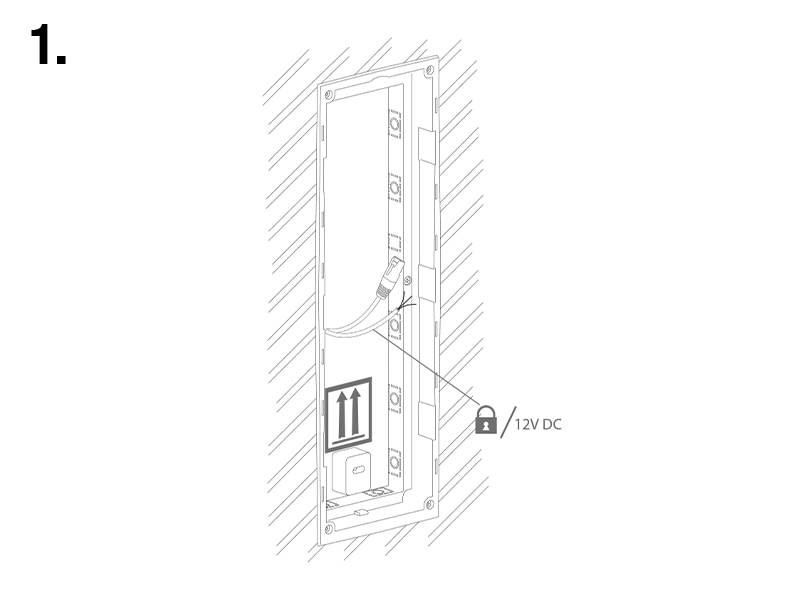

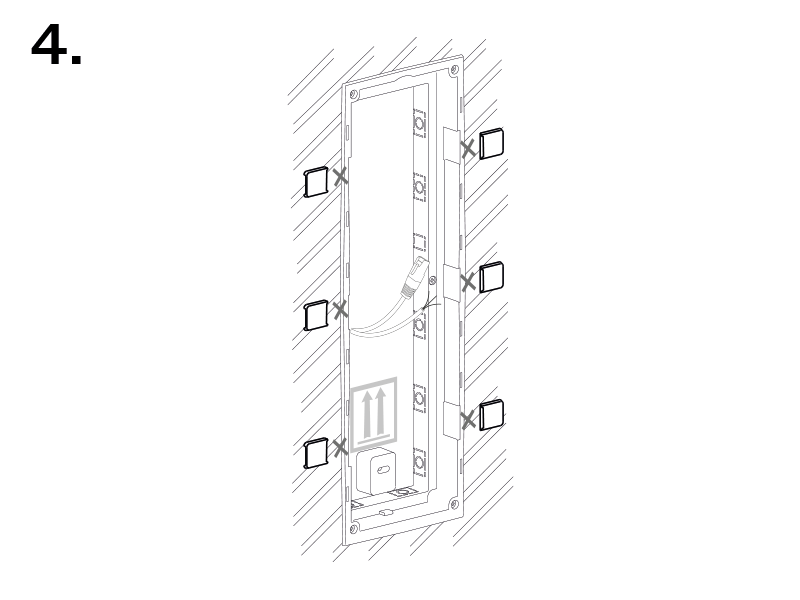

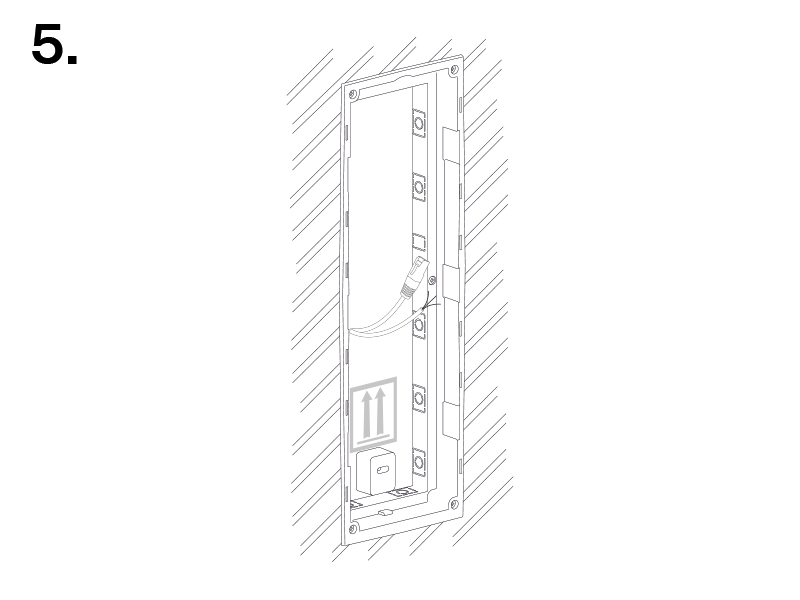

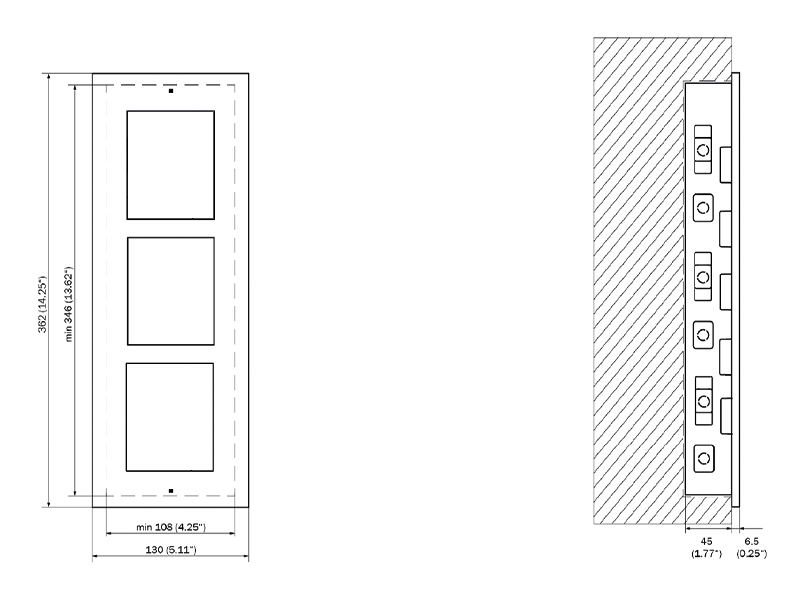

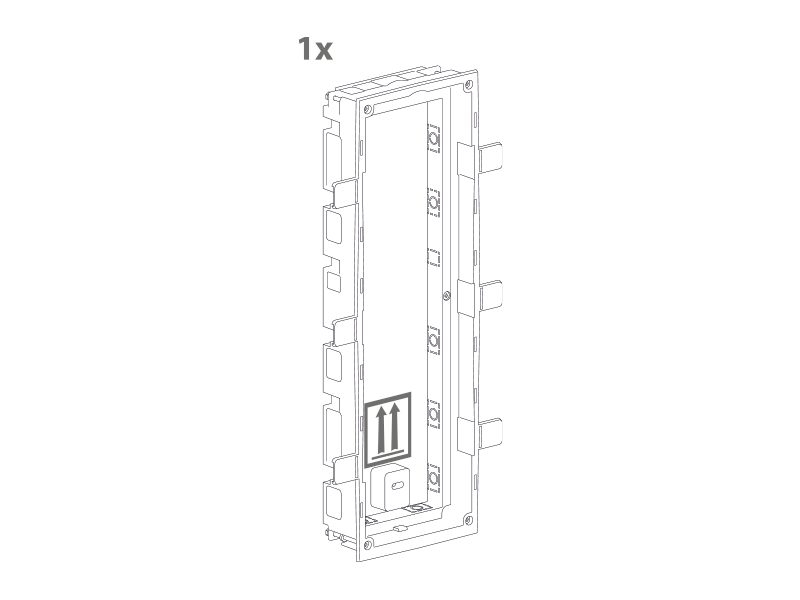

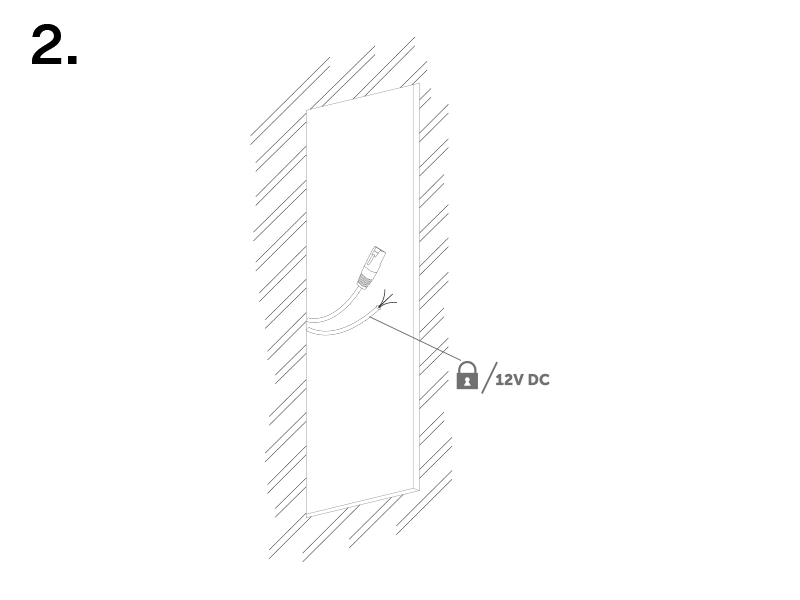

Instalace krabice
 |  |
 |  |
 |  |
Varování
| Okraje zápustné krabice nesmí lícovat se zdí, ale musí přesahovat na povrch zdi. Při nesprávném zapuštění krabice může dojít ke vniknutí vody do instalovaného zařízení a jeho následnému zničení. Ke správnému uložení do zdi slouží postranní packy. |
Výstraha
| Po vytvrdnutí zdícího materiálu odlomte postranní packy. |

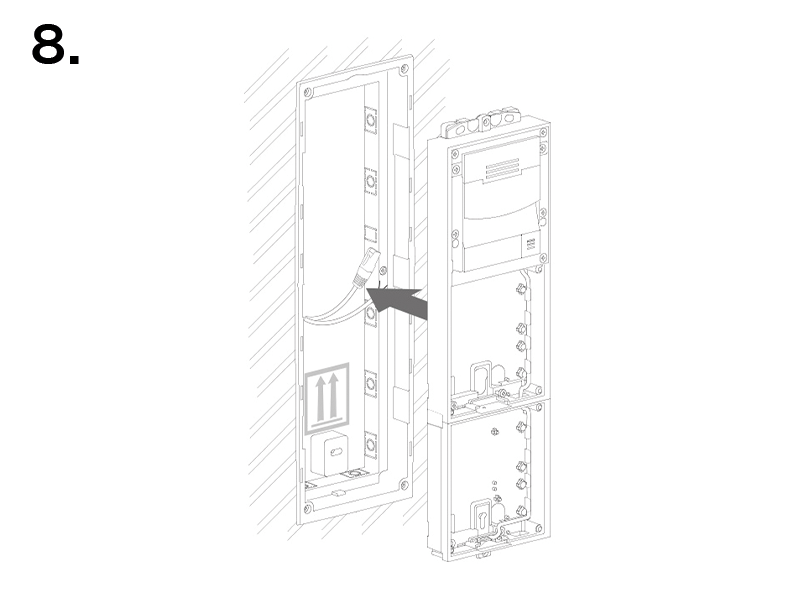

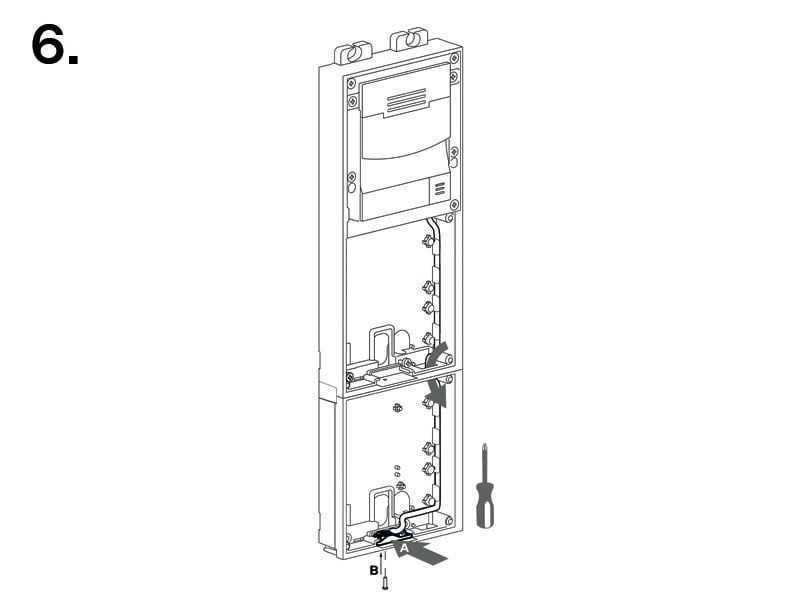

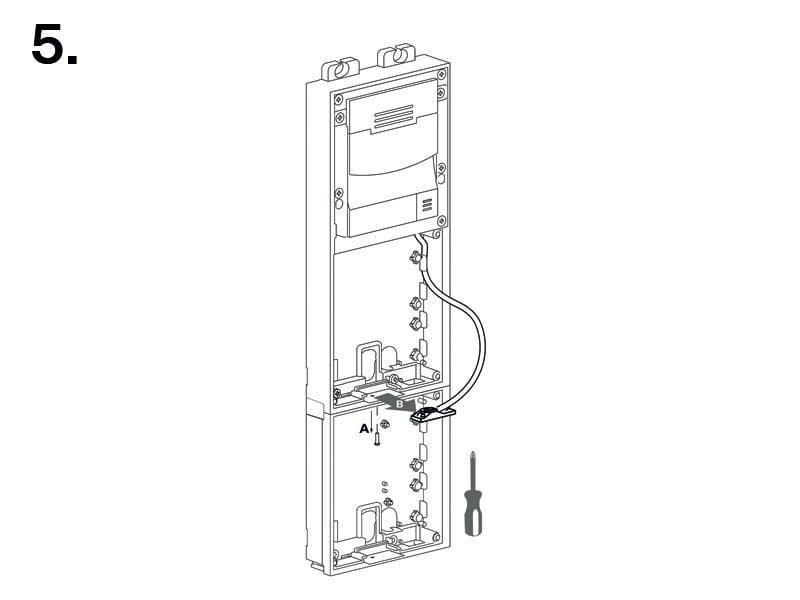

Instalace trojmodulů do krabice
 |  |
 |  |
 |  |
 |  |
 |  |
 |  |

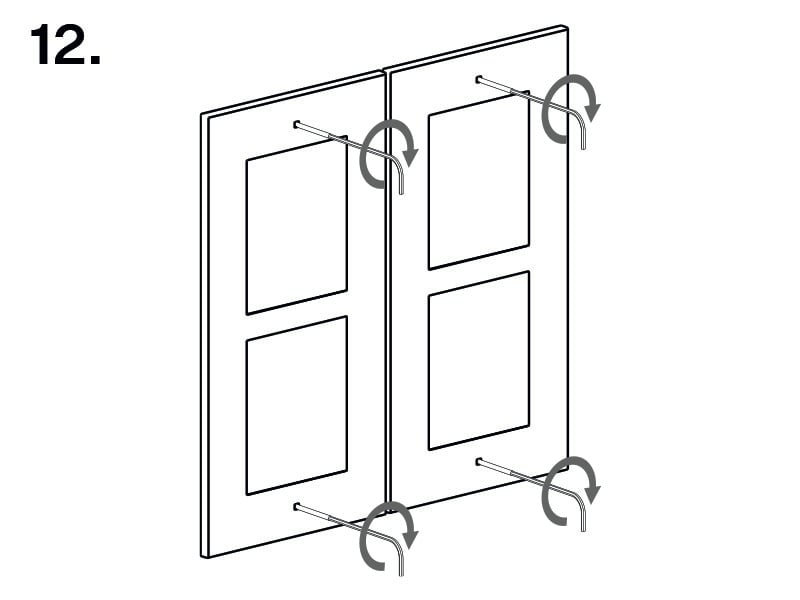

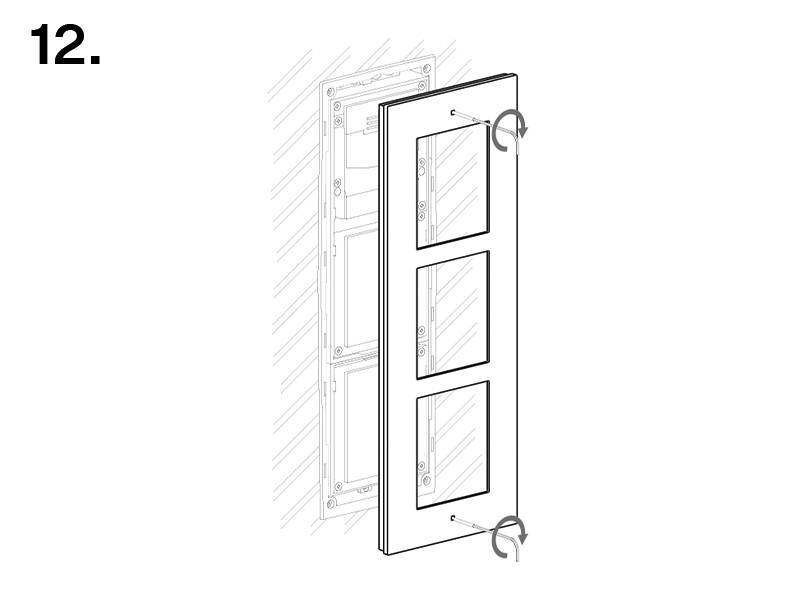

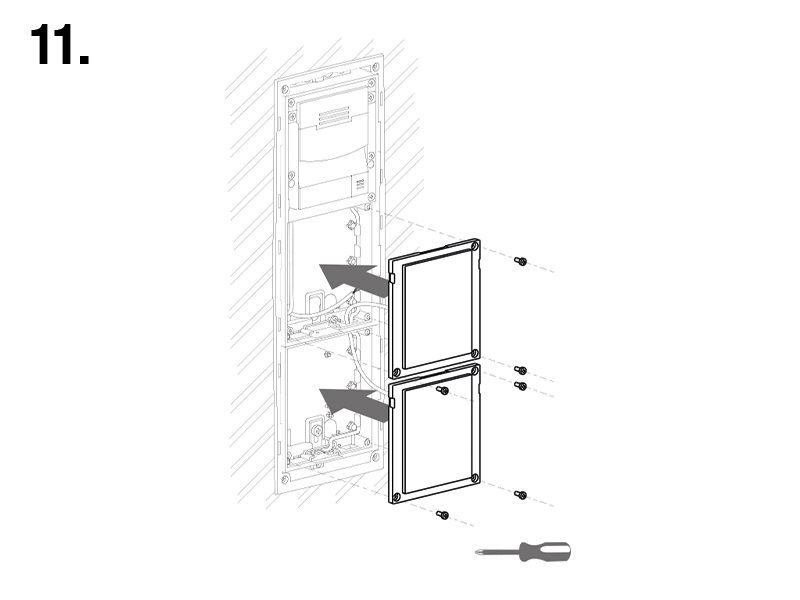

Připevnění rámu
Před připevněním rámu zkontrolujte těsnění.
Rám pro zápustnou instalaci se přišroubovává šrouby nahoře a dole na rámu.
Rám pro instalaci na povrch se nejprve zahákne do háku nahoře a poté se přišroubuje dole na rámu.

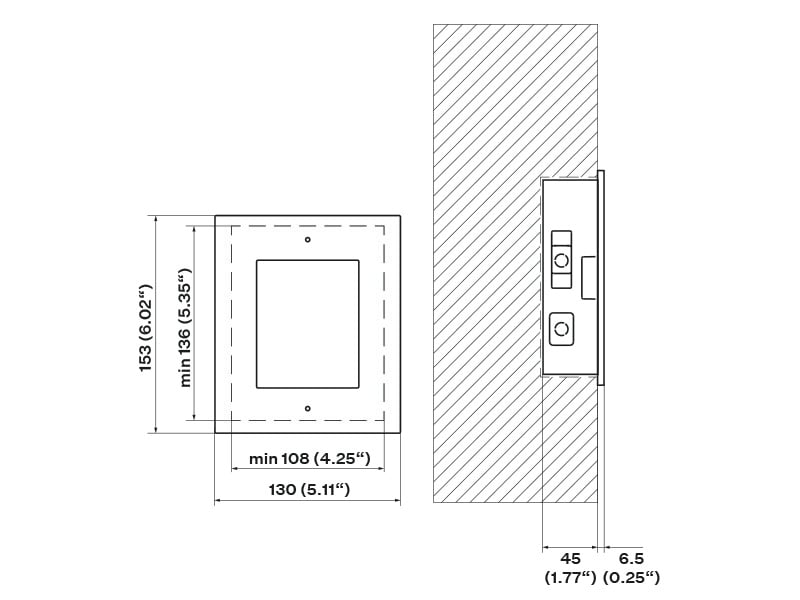

Instalace jednomodulu

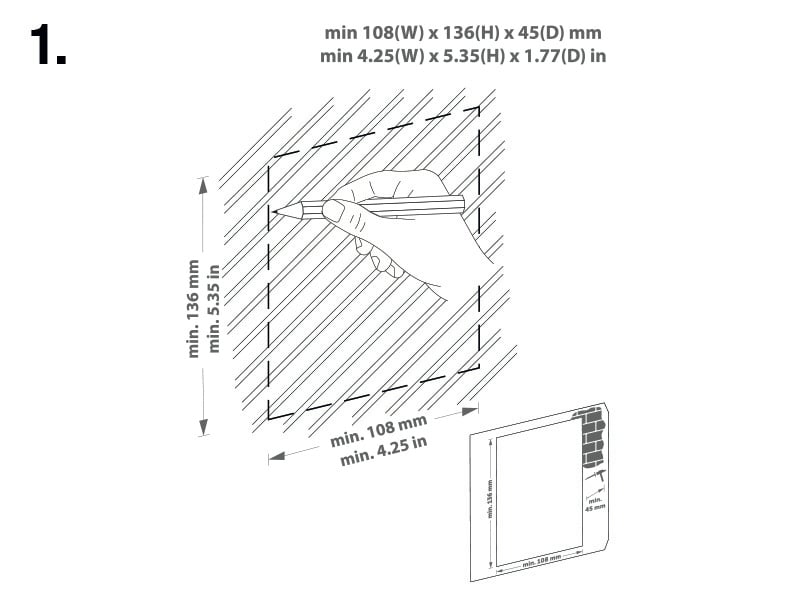

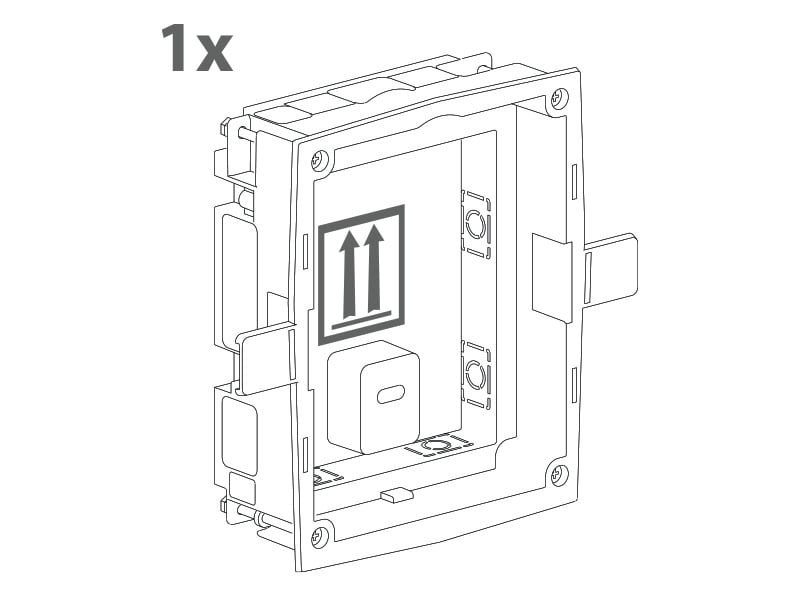

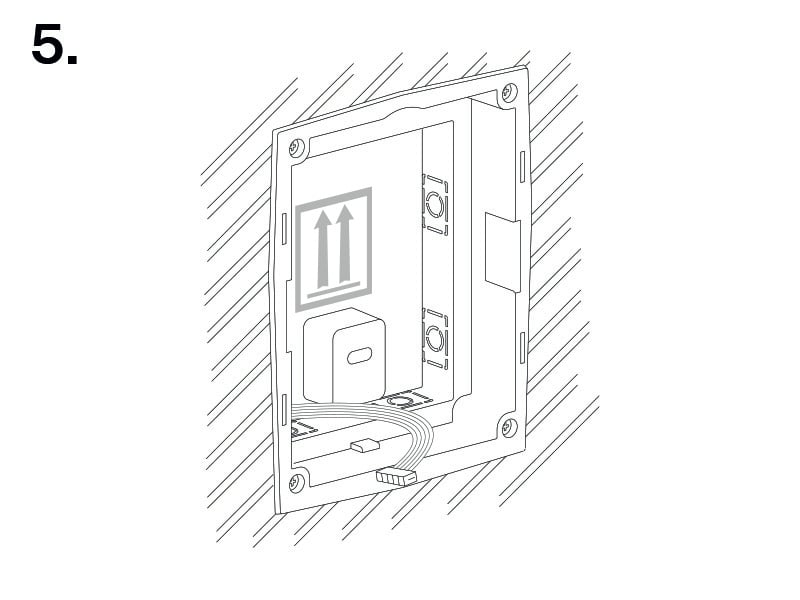

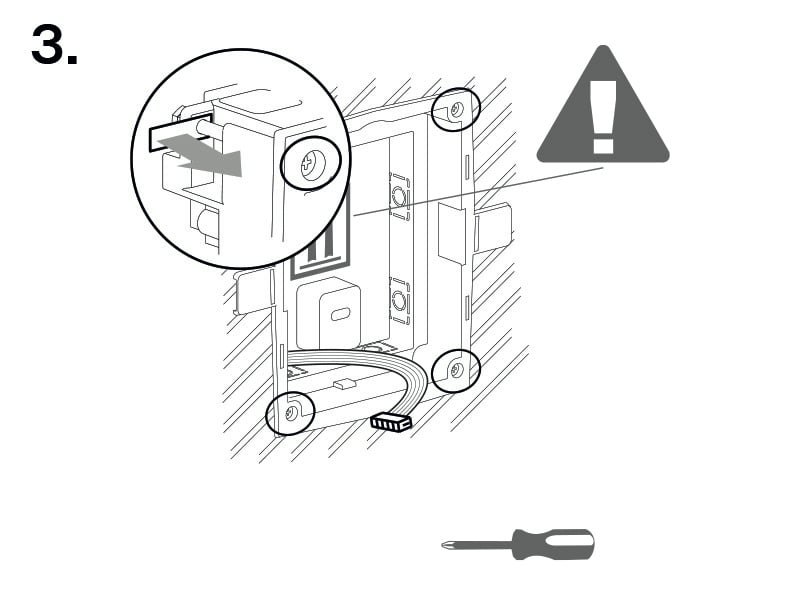

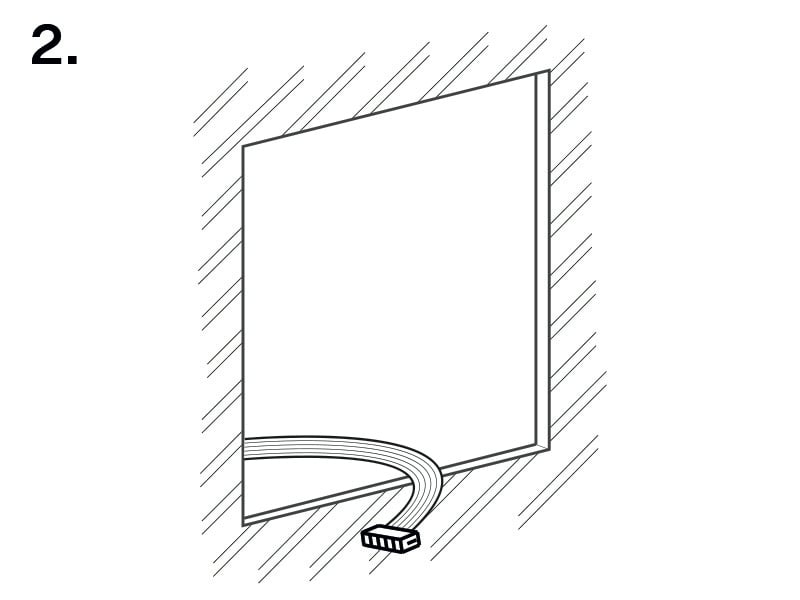

Instalace krabice
 |  |
 |  |
 |  |
Varování
| Okraje zápustné krabice nesmí lícovat se zdí, ale musí přesahovat na povrch zdi. Při nesprávném zapuštění krabice může dojít ke vniknutí vody do instalovaného zařízení a jeho následnému zničení. Ke správnému uložení do zdi slouží postranní packy. |
Výstraha

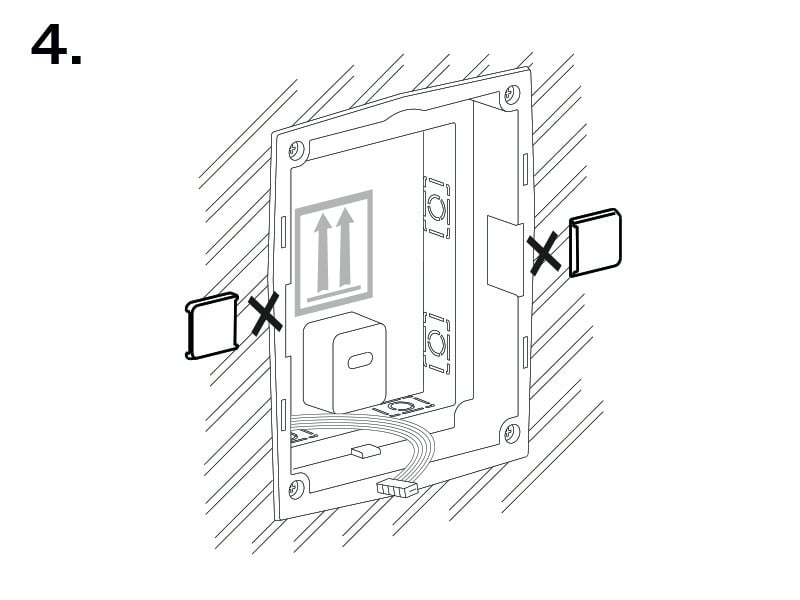

| Po vytvrdnutí zdícího materiálu odlomte postranní packy. |

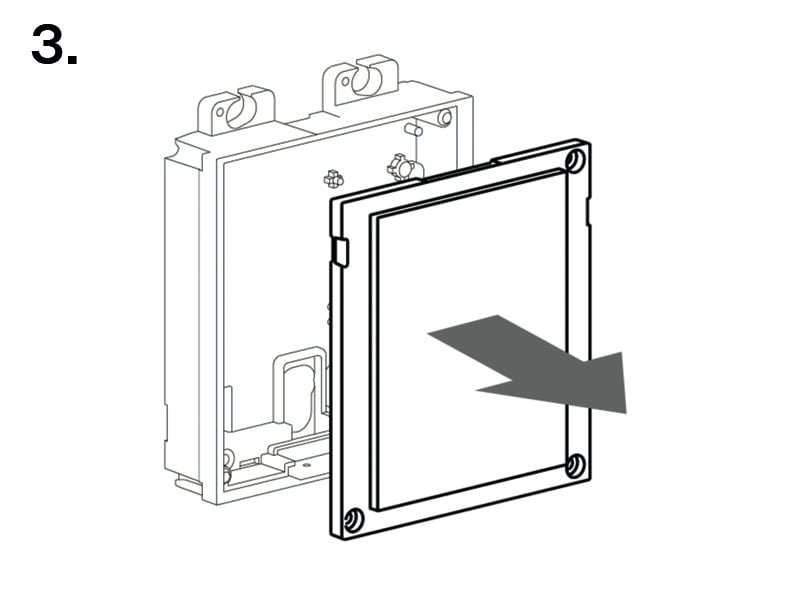

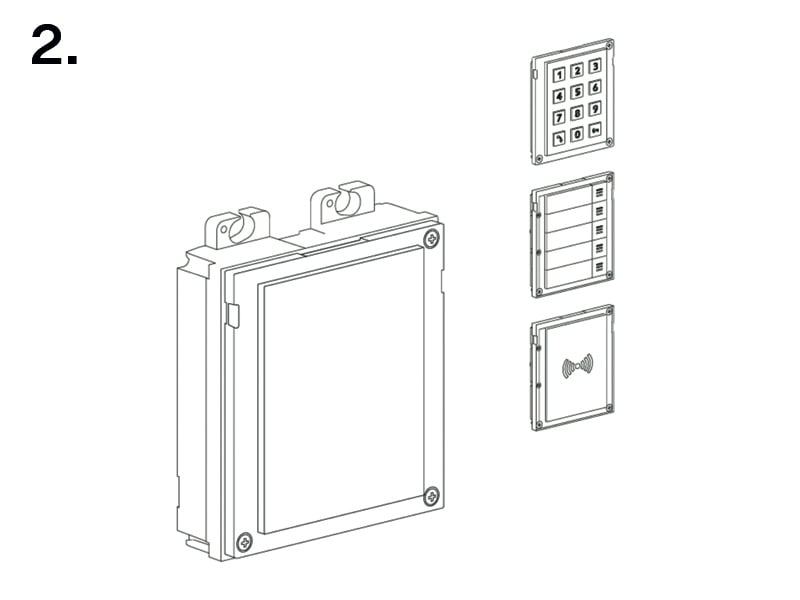

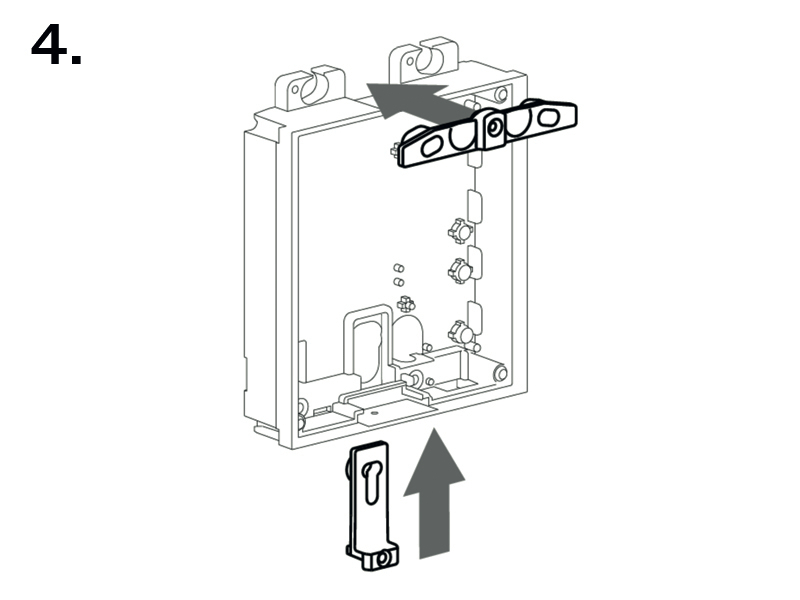

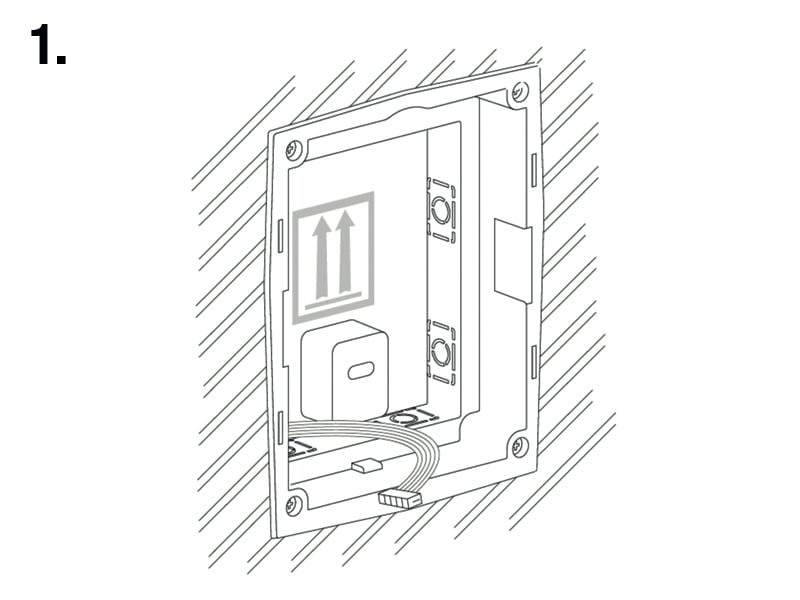

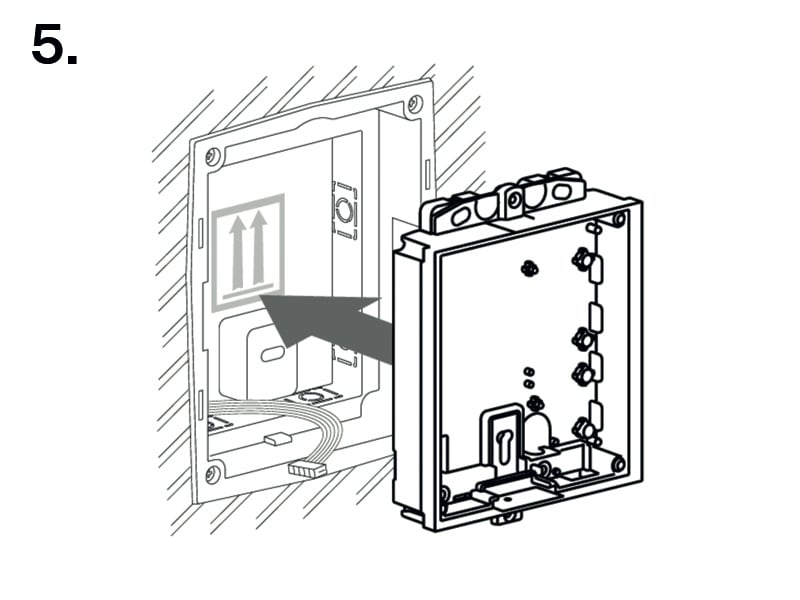

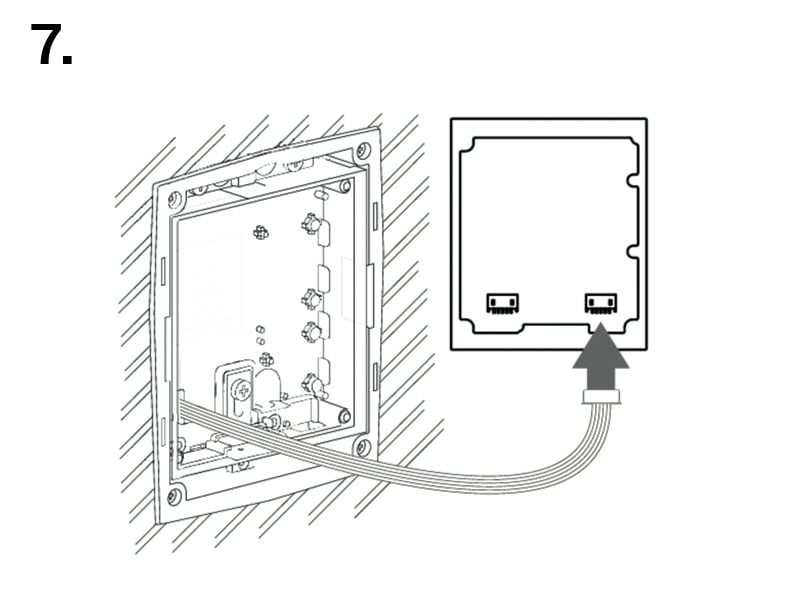

Instalace jednomodulu do krabice
 | |
 |  |
 |  |
 |  |
 |  |

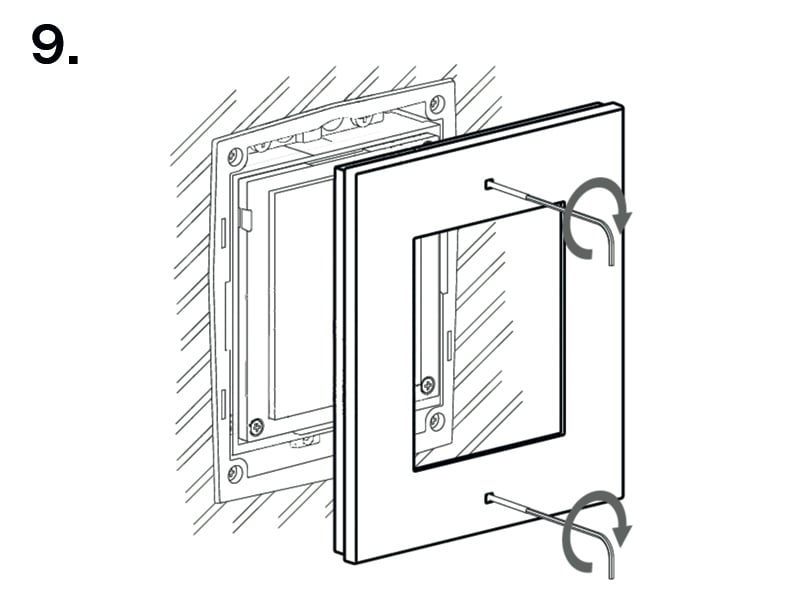

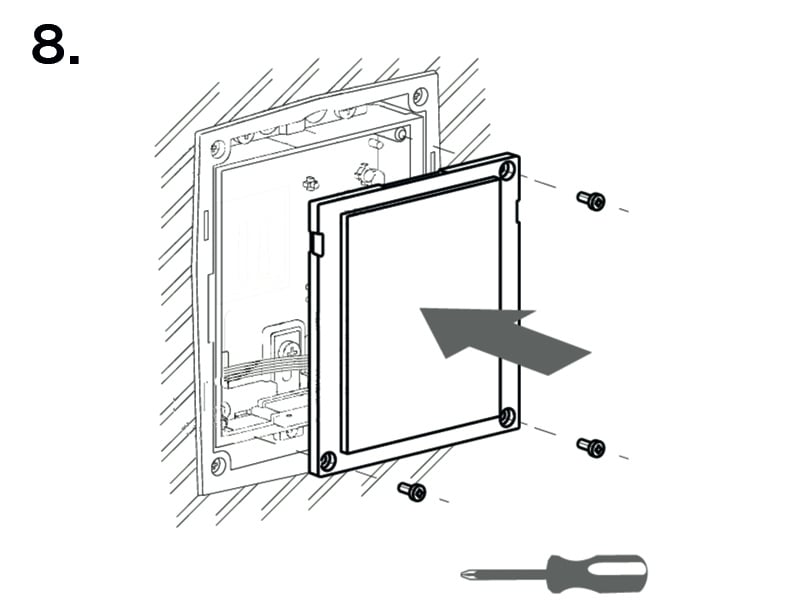

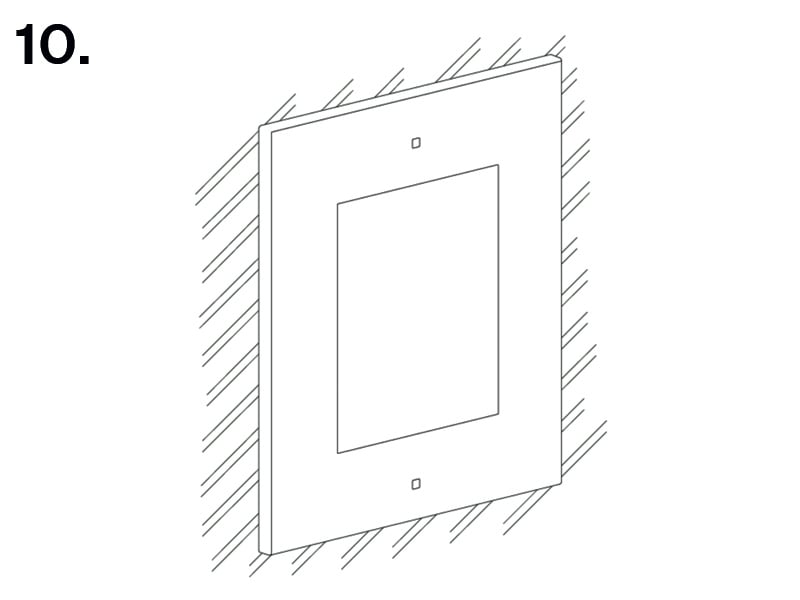

Připevnění rámu
Před připevněním rámu zkontrolujte těsnění.

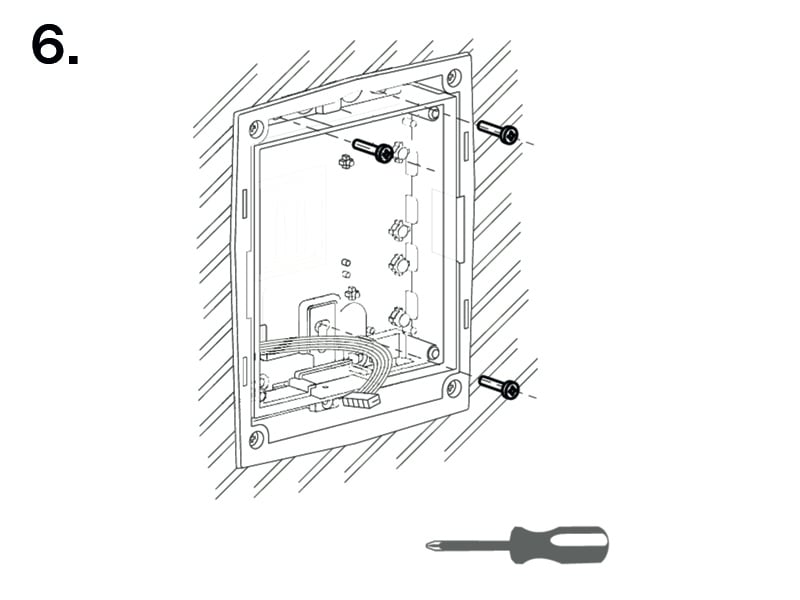

Rám pro zápustnou instalaci se přišroubovává šrouby nahoře a dole na rámu.
Rám pro instalaci na povrch se nejprve zahákne do háku nahoře a poté se přišroubuje dole na rámu.
