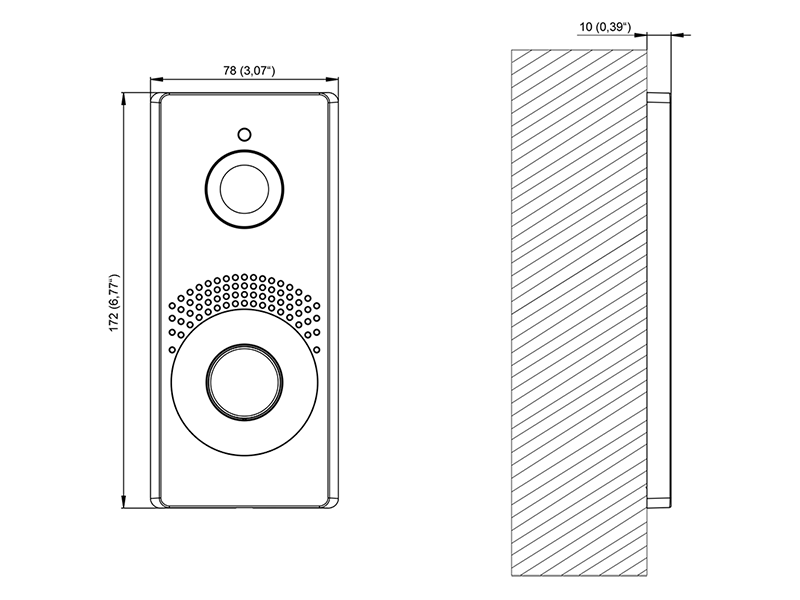

Zápustná instalace
Zápustná instalační krabice umožňuje uložení kabelů ve stěně pod zařízením 2N IP One a montáž zařízení.
 | |
Co potřebujete k instalaci:
|
Tip
Vrtací šablona je ke stažení na 2N.com.
Varování
Před zahájením mechanické instalace na vybraném místě se pečlivě ujistěte, zda přípravy s ní spojené (vrtání, sekání do zdi) nemohou způsobit narušení elektrických, plynových, vodovodních nebo jiných stávajících rozvodů.
 |  |
 |  |
 |  |
 |

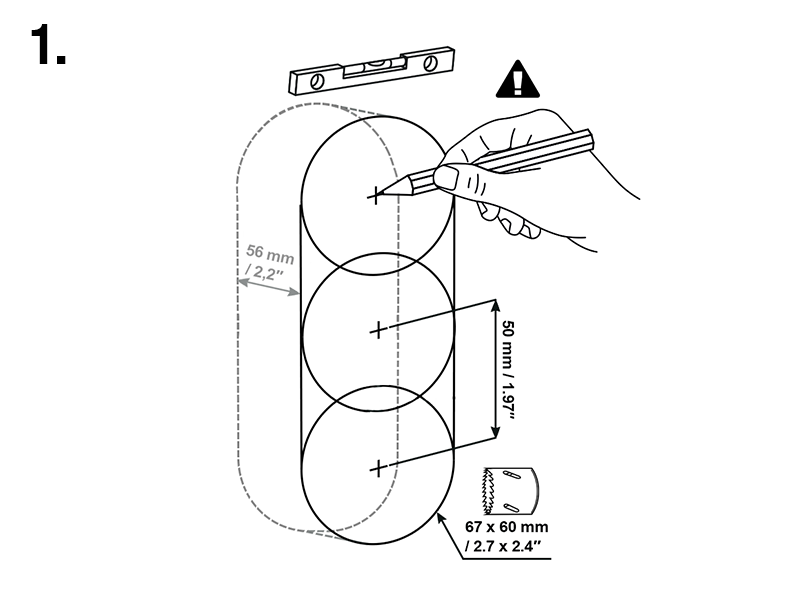

Vysekejte nebo vyřežte otvor do zdi. Doporučená hloubka otvoru je 56 mm.

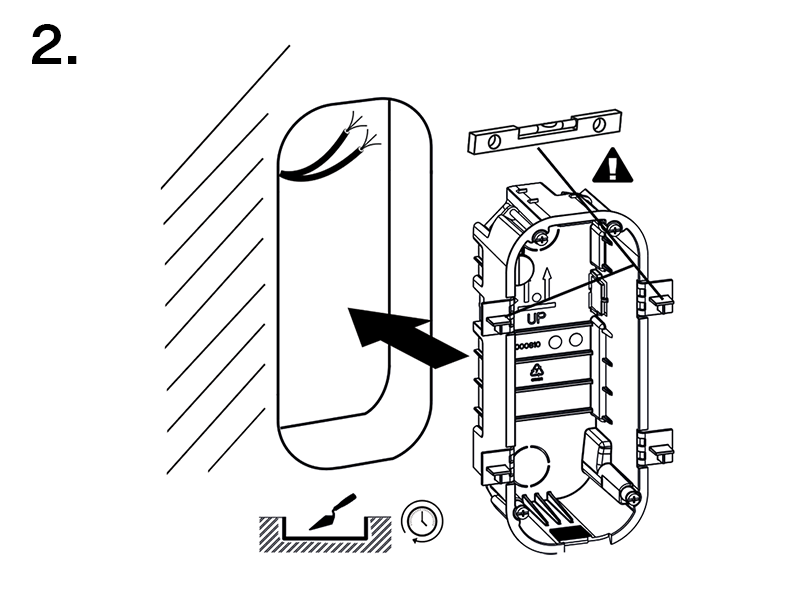

Na plastové krabici odstraňte jednu ze záslepek a protáhněte kabely skrz. Doporučená délka vyvedených kabelů je 15 cm. Ke správné orientaci při instalaci zápustné krabice slouží dvojice šipek vygravírovaných na dně krabice i na přiložené záslepce. Krabici umístěte do otvoru ve zdi. K určení správné hloubky uložení do zdi slouží čtveřice postranních pacek. Ke zdění použijte zdicí materiál dle vlastního uvážení.

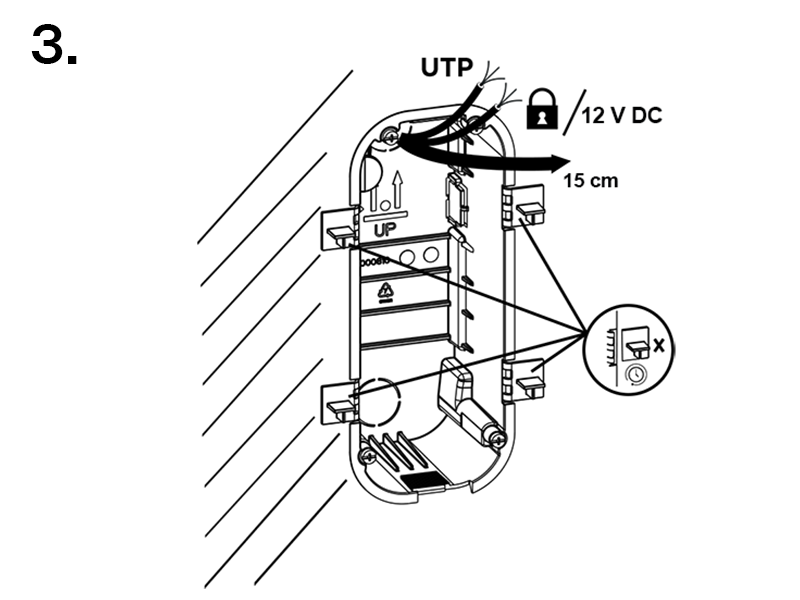

K určení správné hloubky uložení do zdi slouží čtveřice postranních pacek. Po zazdění krabice musí její okraje lícovat se zdí. Po vytvrdnutí zdicího materiálu packy odlomte.

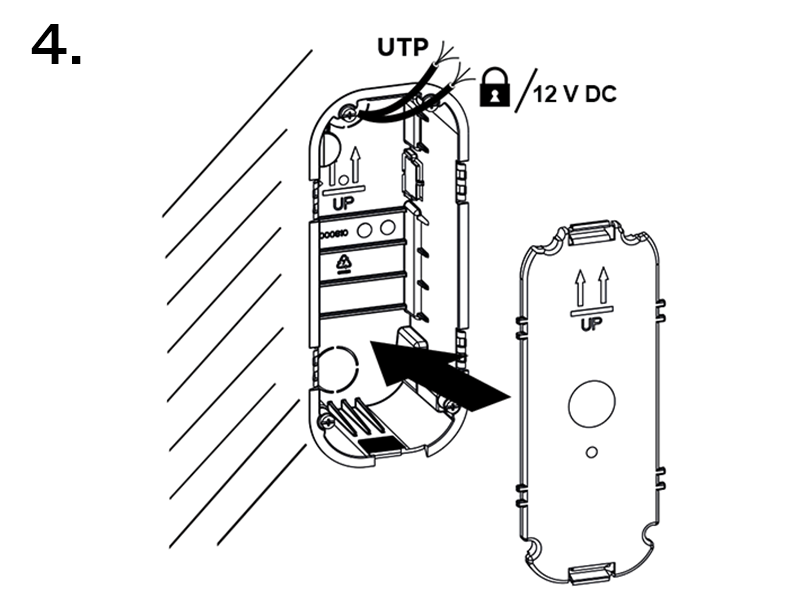

Krabici uzavřete záslepkou. Zabráníte tím vniknutí nečistot při dozdění a začištění okolí krabice.

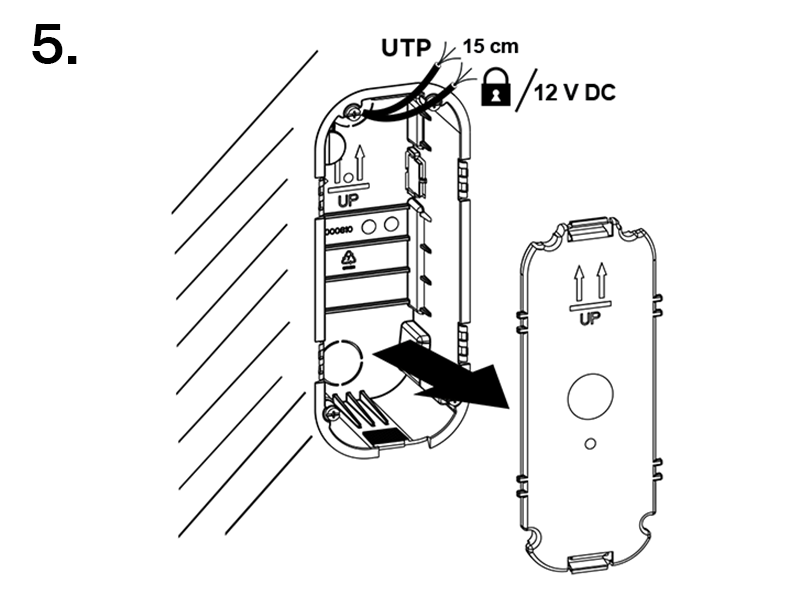

Po dozdění a začištění okolí krabice nechte zdicí materiál vytvrdnout, poté sejměte záslepku.

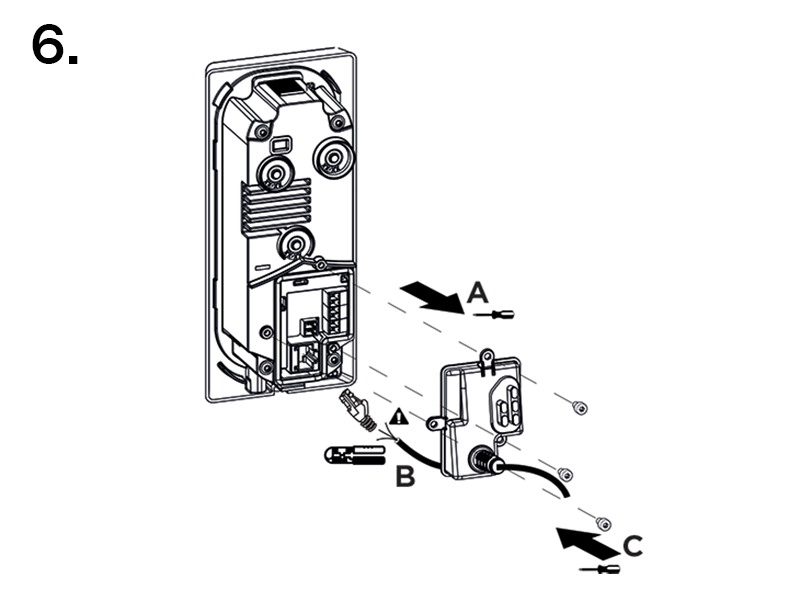

Součástí přiloženého balení je plastová krytka ve tvaru písmene „L“ a 3 šrouby s torxovou hlavou. Na krytce odstřihněte horní část gumy válcovitého tvaru v délce 1–2 mm. Zbylou částí protáhněte kabel. Pomocí krimpovacích kleští nakrimpujte konektor na kabel a zapojte ho do svorky. Prostor se svorkami zakryjte krytkou a přišroubujte.
Varování
Dodržte maximální utahovací moment 0,5 Nm.

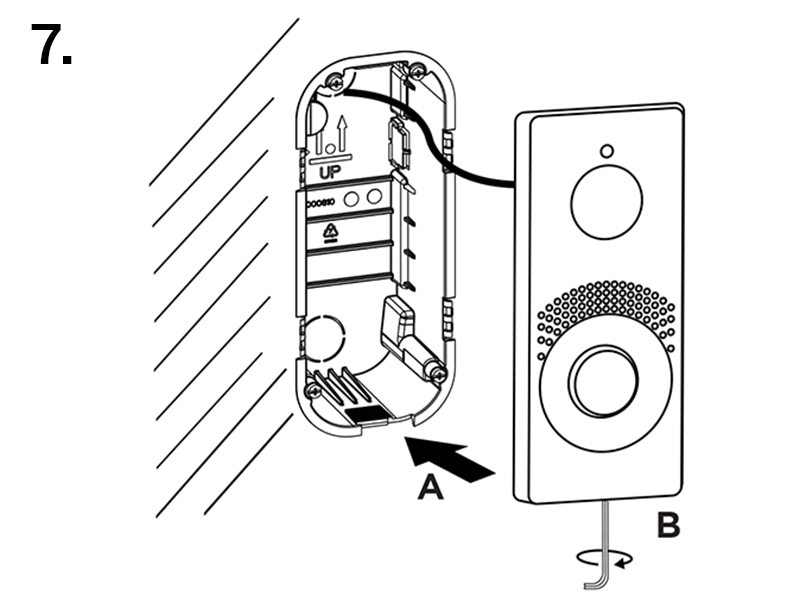

Kovové tělo zařízení vsaďte do předem připravené zazděné krabice a zespodu přišroubujte šroubem s torxovou hlavou
Výstraha
Pokud je šroub moc utažený, musí se povolit, aby zařízení správně zapadlo do krabice. Poté šroub znovu utáhněte.
