Indukční smyčka externí
Externí indukční smyčka (Zesilovač pro indukční smyčku – obj. č. 9159050, 01391-001, Zesilovač pro indukční smyčku bez příslušenství – obj. č. 9159054, Napájecí adaptér 12 V DC – obj. č. 9159052, 01393-001) slouží pro čtení ID čísel RFID karet v pásmu 13.56 MHz, s podporou NFC. Zajištuje komunikaci pomocí OSDP protokolu mezi připojeným zařízením OSDP (control panelem, dveřním kontrolérem) a zařízením 2N.
Specifikace
Napájecí napětí: 8–18 V DC
Napájecí proud při napájení 12 V:
zátěž 1 Ω plný výkon; 1,4 A, signál sinus; 1 A, signál pink noise
zátěž 8 Ω, poloviční výkon 550 mA, signál sinus; 1,4 A, signál sinus; 400 mA signál pink noise
bez signálu; 100 mA
standby; max. 10 mA
Přechod do standby bez signálu: 10 s
Vstupní úroveň základní: 100 mV – 6 Vef
Vstupní úroveň zvýšená: 1 V – 35 Vef
Vstupní impedance: 2 kΩ paralelně s 0,3 H
Výstupní proud, zátěž 1 Ω: 2,2 Aef (sinus)
Plný výkon: 1,6 Aef (pink noise)
Výstupní proud, zátěž 8 Ω: 730 mAef signál sinus
Poloviční výkon: 520 mAef signál pink noise
Odolnost výstupu proti zkratu: neomezená doba
Kmitočtová charakteristika: 100 Hz – 5 KHz ±3 dB
Teplotní rozsah: −20 až +50 °C
Stupeň krytí: IP65 (při použití kulatého kabelu o průměru 5 až 10 mm)
Rozměry: 144 x 100 x 31 mm
Hmotnost: 0,3 kg
Instalace
Zesilovač pro indukční smyčku může být umístěn na stěnu v místě, kde je požadováno pokrytí signálem, s využitím interní indukční smyčky. Krytí IP65 umožňuje venkovní použití. Zařízení je dodáváno s namontovaným čtyřžilovým kabelem o délce jeden metr pro zjednodušení připojení k vrátníku. Tento kabel má dva vodiče pro napájení 12 V DC a dva vodiče pro vstup signálu, vodiče jsou zapojené do spojovacího konektoru. Pokud jej budete zkracovat, řiďte se barevným značením vodičů.
Při instalaci zesilovače na stěnu provlékněte připojený kabel otvorem, který pro něj připravíte. Naznačte polohu otvorů pro instalaci, to jsou dva otvory na přední straně.
Zesilovač odeberte a montážní otvory vyvrtejte.
Pro instalaci na zeď použijte dodané hmoždinky a šrouby, otvory vrtejte vrtákem o průměru 6 mm.
Poté šrouby zakryjte dodanými záslepkami.

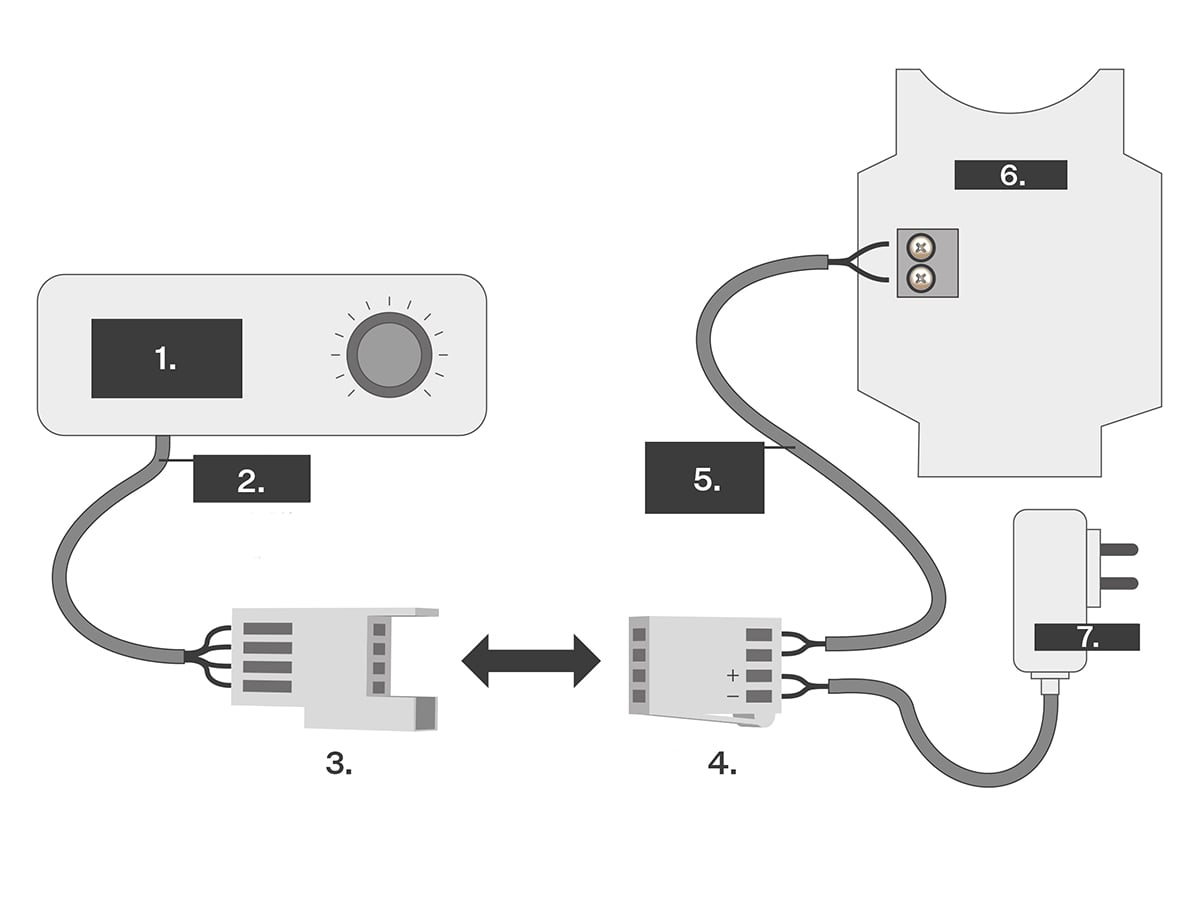

Pro připojení k vrátníku a k napájecímu zdroji použijte dodané spojovací konektory.
Konektor A je připojen ke čtyřžilovému kabelu od zesilovače.
Do konektoru B zapojte speciální kablík pro připojení do vrátníku dodaný se zesilovačem a vývody napájecího zdroje 12 V. Speciální kablík zapojte do vrátníku a zapojte napájecí zdroj do sítě.
Spojené konektory A a B lze umístit do krytu zařízení 2N. Konektory umožňují zapojení odizolovaných kabelů, konektor se otvírá zatlačením tenkého šroubováku na bílé plošky v jeho čele, uzavírá posunutím pohyblivé části štěrbinou na boku.
Na závěr je nutné ověřit funkčnost zařízení pomocí vhodného přijímače pro nedoslýchavé osoby nebo testeru komunikace pomocí magnetického pole, žádné další nastavení není nutné.
 |
|
