Indukční smyčka interní
Interní indukční smyčka (obj. č. 9151021, 02338-001) je jedním z rozšiřujících modulů 2N IP Force, který slouží nedoslýchavým osobám, které jsou vybaveny speciálním naslouchátkem přijímajícím reprodukovaný zvuk pomocí snímače magnetického pole.
Kompatibilita
Výstraha
Při použití interní indukční smyčky nelze do zařízení vložit čtečku RFID karet.
Pokud je současně nainstalován přídavný a ochranný spínač, nelze už instalovat interní indukční smyčku, ani čtečku RFID karet.
Modul je kompatibilní se základními jednotkami:
9151101RPW
9151101CHRPW
9151102CHRW
9151102RW
Instalace
 |  |
 |
Vypněte zařízení.

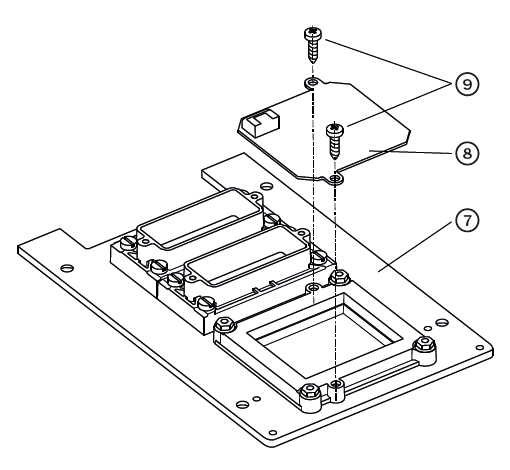

Odmontujte přední panel (7) ze zařízení.
Namontujte desku antény (8). Použijte dva přiložené vruty (9).
Připojte přiložený kabel (11) do konektoru na desce antény.

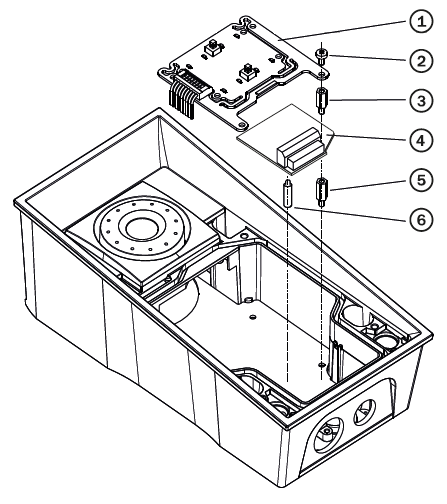

Odmontujte desku tlačítek (1). Neodpojujte jeho kabel!
Odmontujte pravý dolní distanční sloupek (přítomny jsou celkem čtyři distanční sloupky).
K indukční smyčce jsou přiloženy dva krátké plastové distanční sloupky. Vezměte ten kratší, dlouhý 6,5 mm. Přimontujte ho do volné pozice na základní desce.
Namontujte přiloženou plastovou podporu (6) do desky čtečky ze spodní strany.
Dejte desku čtečky (4) do konektoru na základní desce. Ujistěte se, že díra pro šroub je přesně nad distančním sloupkem.
Přimontujte zbývající kovový distanční sloupek (3), který je dlouhý 10,5 mm.
Přišroubujte desku tlačítek (1) zpátky do její původní pozice, použijte její šroubky.

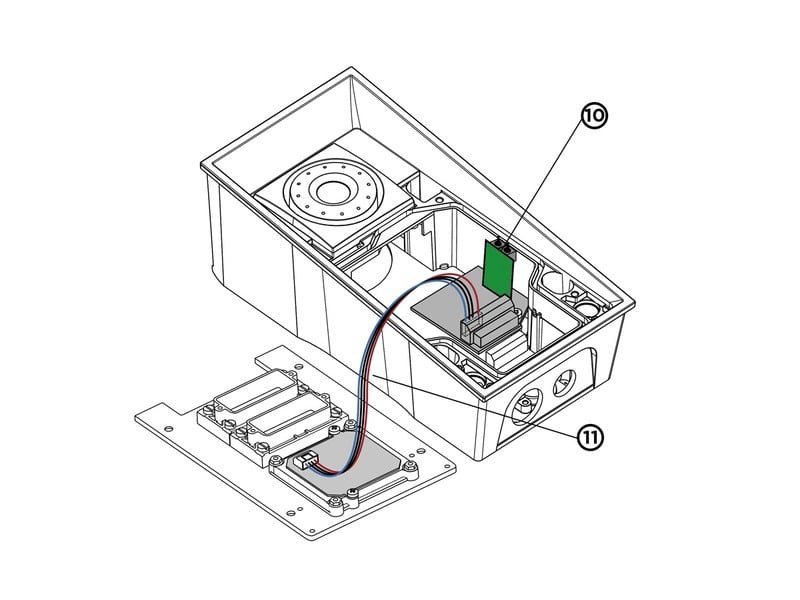

Pokud chcete použít ochranný spínač (pro detekci neoprávněného otevření zařízení, jako ochranu proti krádeži), vložte desku ochranného spínače (10) do konektoru umístěného v pravé dolní části desky spínače (4). Protože ochranný spínač sdílí spínací a rozpínací kontakt RELAY2, tak nemůžete použít zároveň výstup RELAY2 a ochranný spínač.
Připojte kabel z antény (11) do jeho konektoru na desce čtečky (4).
Umístěte nazpět přední panel a utáhněte všechny čtyři šrouby.
