Interní čtečka RFID karet 125 kHz, OSDP

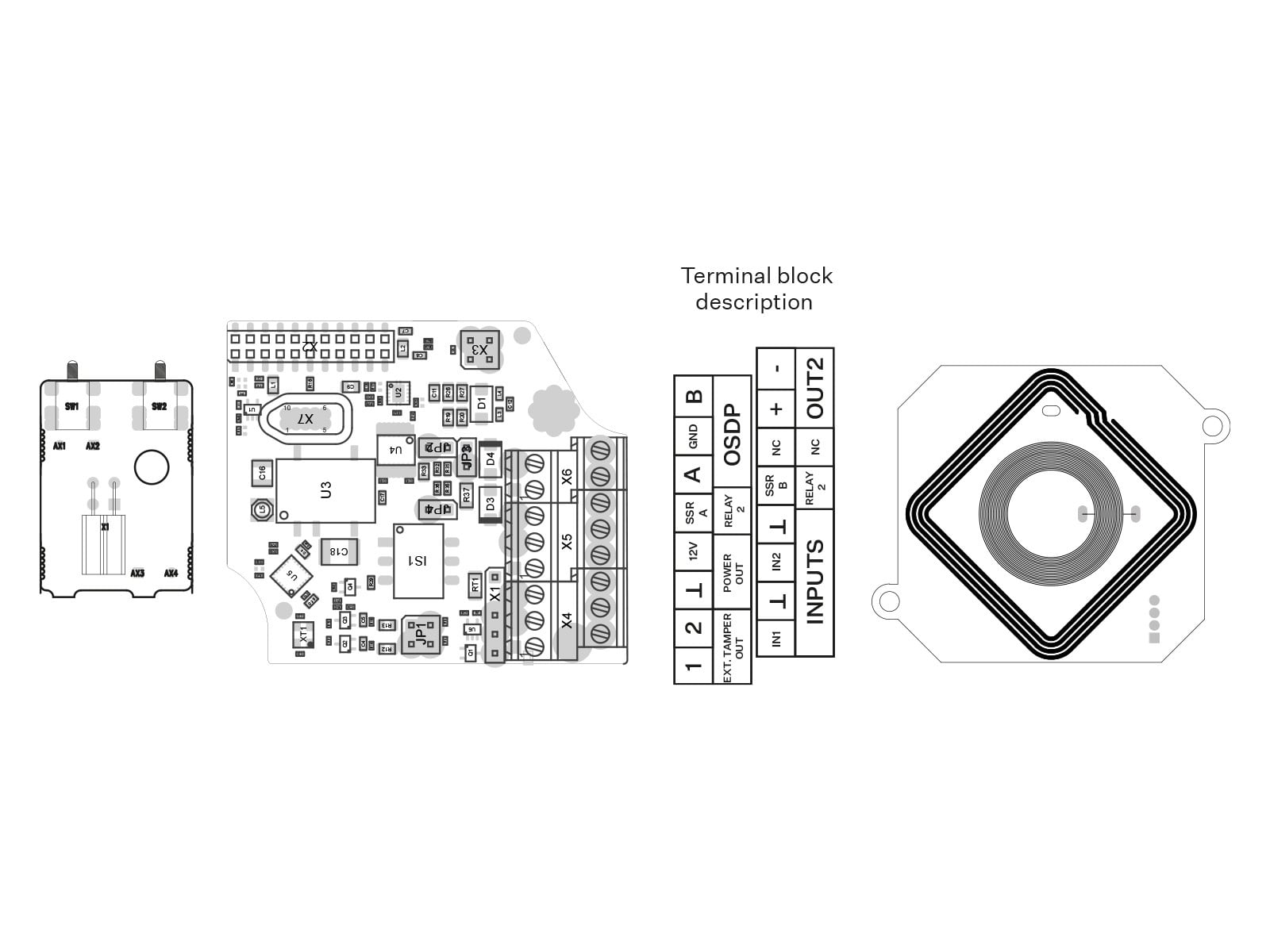

Interní čtečka zabezpečených RFID karet 125 kHz (obj. č. 9151022, 03228-001) slouží pro čtení ID čísel RFID karet v pásmu 125 kHz. Zajištuje komunikaci pomocí OSDP protokolu mezi připojeným zařízením OSDP (control panelem, dveřním kontrolérem) a zařízením 2N.
Specifikace
Čtečka karet
Pracovní frekvenční pásmo: 125 kHz
Minimální čtecí vzdálenost: 30 mm nad povrchem 2N IP Force
Relé (SSR A, SSR B)
NO kontakt max. 30 V / 1 A AC/DC
Spínaný výstup
9,8 až 13,8 V DC podle napájení (PoE: 11,6 V; adaptér: napětí zdroje minus 0,4 V), max. 400 mA
Logické vstupy
Aktivní mód – vyžaduje externí napájení (pro IN1 spojka JP1, piny 3–4 jsou rozpojené, pro IN2 spojka JP1, piny 1–2 jsou rozpojené)
UIN-ON = min. +2,5 V
UIN-OFF = max. +1,5 V
UIN max. = +48 V
IIN (UIN +48 V) = max. 1 mA
Pasivní mód – vyžaduje pouze externí kontakt (pro IN1 spojka JP1, piny 3–4 jsou rozpojené, pro IN2 spojka JP1, piny 1–2 jsou rozpojené)
UIN1 = přibližně 8,3 V
UIN2 = přibližně 8,3 V
ILOOP = přibližně 0,5 mA
Signalizační výstup
Interní červená LED pod okénkem čelního panelu interkomu
Napájení
Pro externí čtečku RFID karet
12 V DC ± 15% / 350 mA
Rozhraní OSDP
OSDP reader (softwarově nastavitelné)
Nastavení modulu
Nastavení OSDP, výstupů a čtečky je popsáno v Konfiguračním manuálu. Nastavení a použití vstupů, červené LED a ochranného spínače je popsáno v manuálu k Automatizaci.
