Interní čtečka RFID karet 13.56 MHz, Wiegand
Interní čtečka RFID karet 13.56 MHz (obj. č. 9151031, 02522-001) slouží pro čtení ID čísel RFID karet v pásmu 13.56 MHz s podporou NFC.

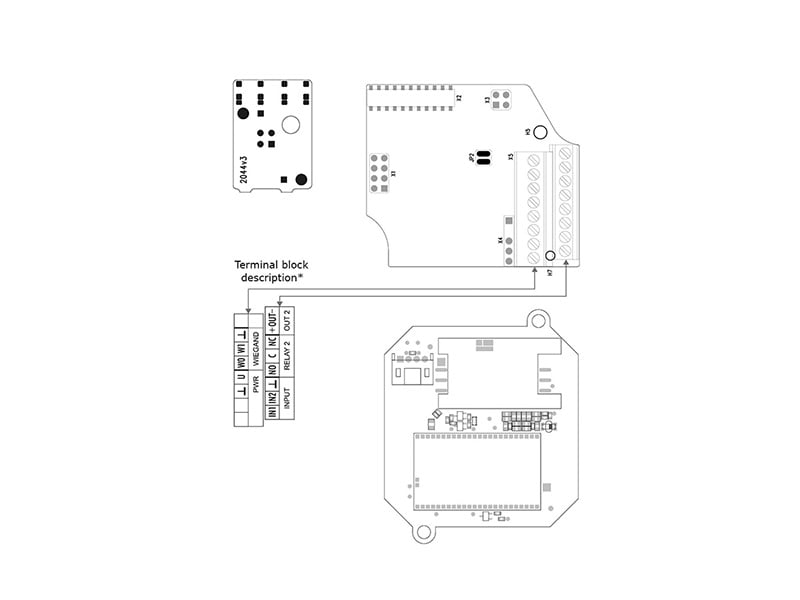

Specifikace
Čtečka karet
Pracovní frekvenční pásmo: 13.56 MHz
Minimální čtecí vzdálenost: 30 mm nad povrchem 2N IP Force
Relé (SSR A, SSR B)
NO kontakt max. 30 V / 1 A AC/DC
Spínaný výstup
9,8 až 13,8 V DC podle napájení (PoE: 11,6 V; adaptér: napětí zdroje minus 0,4 V), max. 400 mA
Logické vstupy
Aktivní mód – vyžaduje externí napájení (pro IN1 spojka JP1, piny 3–4 jsou rozpojené, pro IN2 spojka JP1, piny 1–2 jsou rozpojené)
UIN-ON = min. +2,5 V
UIN-OFF = max. +1,5 V
UIN max. = +48 V
IIN (UIN +48 V) = max. 1 mA
Pasivní mód – vyžaduje pouze externí kontakt (pro IN1 spojka JP1, piny 3–4 jsou rozpojené, pro IN2 spojka JP1, piny 1–2 jsou rozpojené)
UIN1 = přibližně 8,3 V
UIN2 = přibližně 8,3 V
ILOOP = přibližně 0,5 mA
Signalizační výstup
Interní červená LED pod okénkem čelního panelu interkomu
Napájení
Pro externí čtečku RFID karet
12 V DC ± 15% / 350 mA
Rozhraní WIEGAND
Vypnuto / Vstupní / Výstupní (podle nastavení)
Technické parametry Wiegand vstupu | |
|---|---|
Proud | 5 mA |
Vstupní odpor | 680 Ω |
Délka pulzu | 50 μs |
Délka mezi pulzy | cca 2 ms |
Nastavení modulu
Nastavení Wiegandu, výstupů a čtečky je popsáno v Konfiguračním manuálu. Nastavení a použití vstupů, červené LED a ochranného spínače je popsáno v manuálu k Automatizaci.
