Interní čtečka zabezpečených RFID karet 13.56 MHz, Wiegand
Interní čtečka zabezpečených RFID karet 13.56 MHz (obj. č. 9151031S, 01730-001) slouží pro čtení ID čísel RFID karet v pásmu 13.56 MHz s podporou NFC.
Specifikace
Čtečka karet
Pracovní frekvenční pásmo: 13.56 MHz
Minimální čtecí vzdálenost: 30 mm nad povrchem 2N IP Force
Pasivní výstup
Max. 30 V / 2A AC / DC
Spínaný výstup
9 až 12 V DC podle napájení (PoE: 9 V; adaptér: napětí zdroje minus 1 V), max. 600 mA
Logické vstupy
Aktivní mód – vyžaduje externí napájení (jumper JP2 OFF)
UIN-ON = min. +2,5 V
UIN-OFF = max. +1,5 V
UIN max. = +48 V
IIN (UIN +48 V) = max. 1 mA
Pasivní mód – vyžaduje pouze externí kontakt (jumper JP2 ON)
UIN1 = přibližně 8,3 V
UIN2 = přibližně 8,3 V
ILOOP = přibližně 0,5 mA
Signalizační výstup
Interní červená LED pod okénkem čelního panelu interkomu
Napájení
Pro externí čtečku RFID karet
9 až 12 V / 350 mA podle napájení

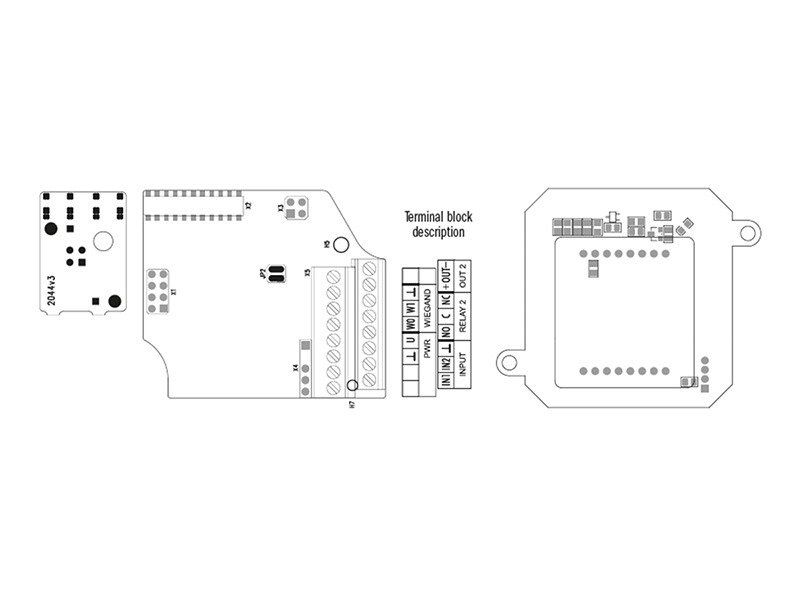

Rozhraní WIEGAND
Vypnuto / Vstupní / Výstupní (podle nastavení)
Nastavení modulu
Nastavení Wiegandu, výstupů a čtečky je popsáno v Konfiguračním manuálu. Nastavení a použití vstupů, červené LED a ochranného spínače je popsáno v manuálu k Automatizaci.
