Comunicazione nei pozzi degli ascensori

Nella modalità predefinita, 2N Lift8 (L8) funziona come sistema di comunicazione che garantisce la comunicazione tra le unità audio situate nel vano ascensore e il loro collegamento con la sala di controllo. Il sistema è controllato da un'unità centrale (UC) che provvede a collegare i punti di chiamata collegati alla sala di controllo centrale. Gli splitter vengono utilizzati per collegare le voci individuali di UC dalla cabina dell'ascensore, dal pozzo, dalla sala macchine. Ogni splitter è progettato per essere utilizzato in un vano ascensore. Il sito UC contiene un proprio splitter interno. È possibile collegare un massimo di 7 splitter aggiuntivi a UC. Il sistema 2N Lift8 è quindi in grado di fornire la comunicazione in un massimo di 8 vani ascensore (UC + 7 splitter). Ad ogni splitter dell'unità centrale possono essere collegati fino a 8 annunci.

All'interno di ogni ascensore è possibile collegare fino a 7 tipi di postazioni di segnale di chiamata:

Il sistema può essere collegato anche a un’unità audio Fireman o a un’unità audio di evacuazione MEEF, situate all’esterno del vano ascensore, che attivano una chiamata prioritaria alla cabina dell’ascensore.

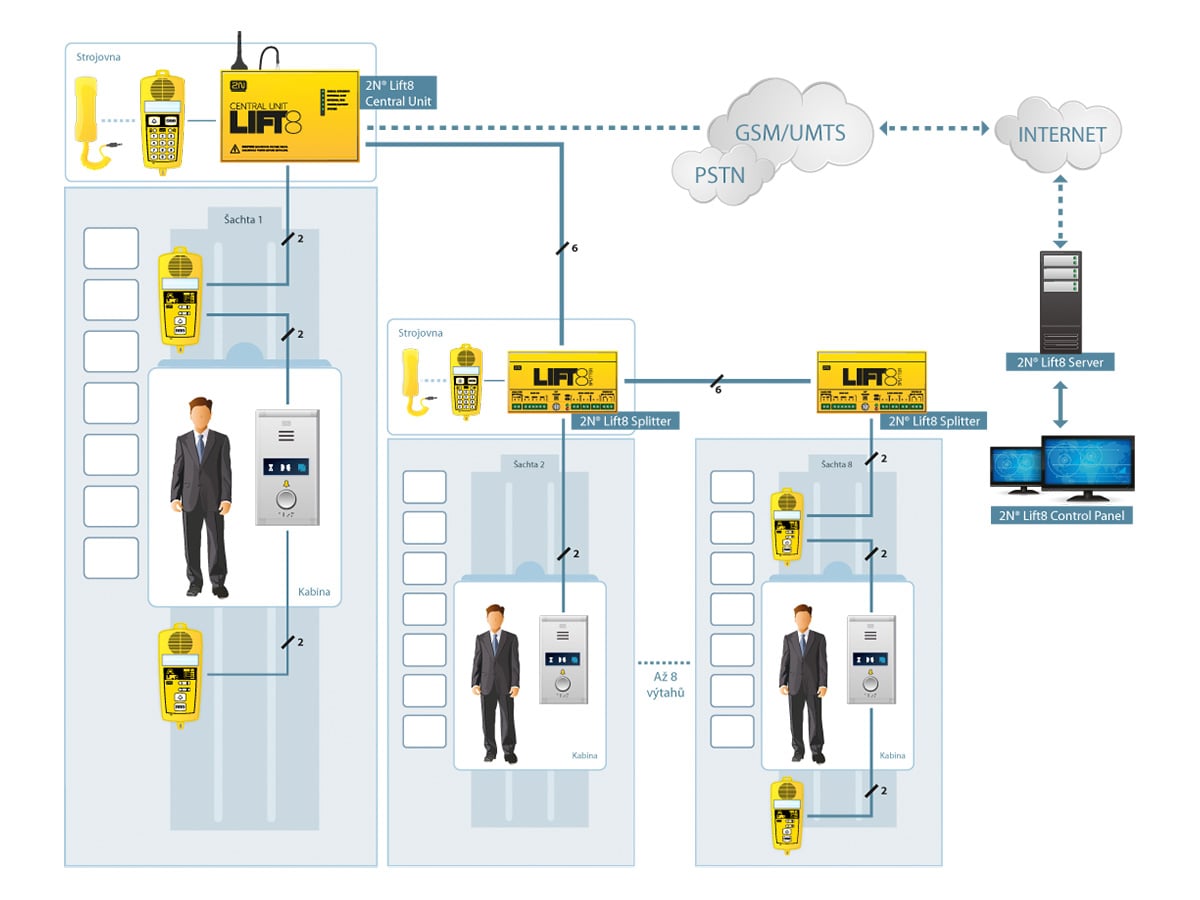

Schema del sistema

Esempio di cablaggio dell'Unità Centrale, degli splitter e degli annunci del sistema 2N Lift8

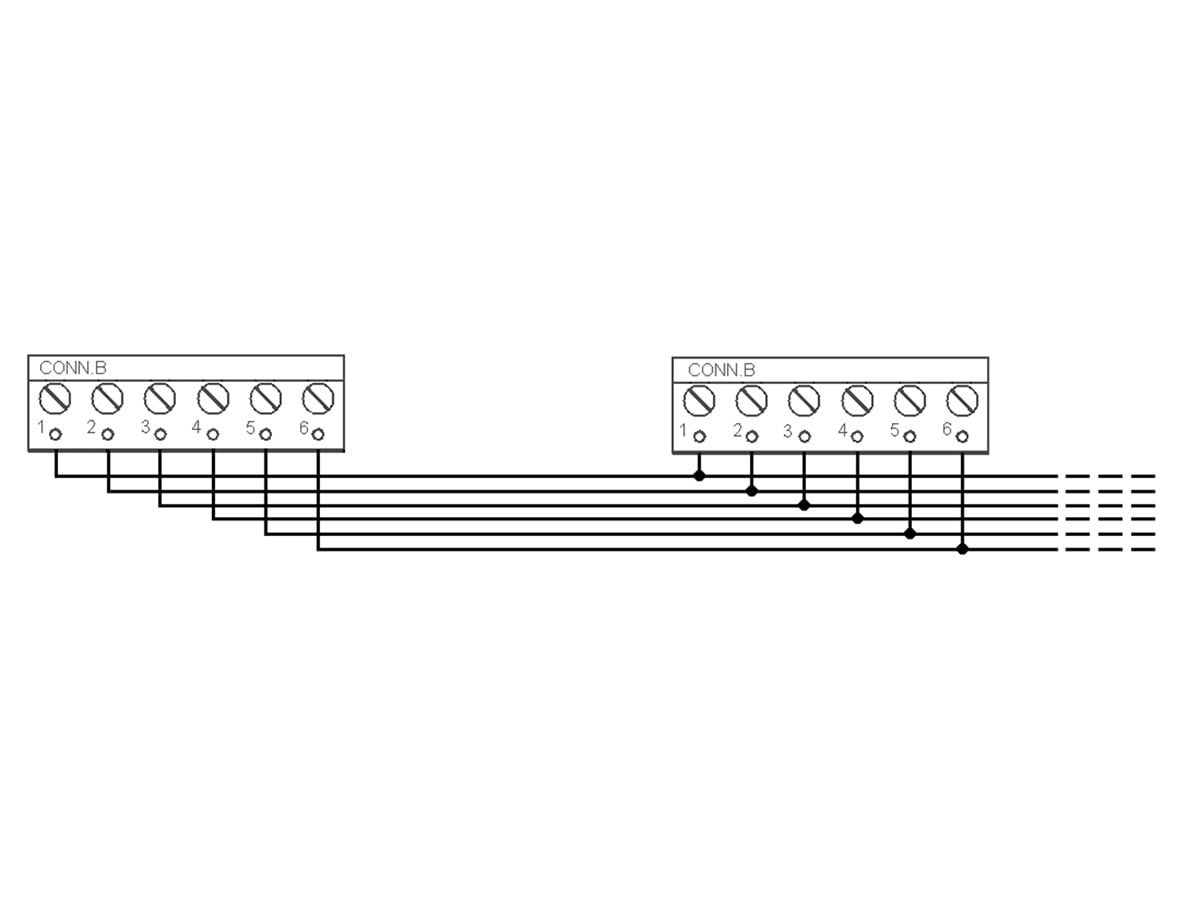

Autobus principale

Autobus (Incantesimi)
