Übersicht der LED-Anzeigen

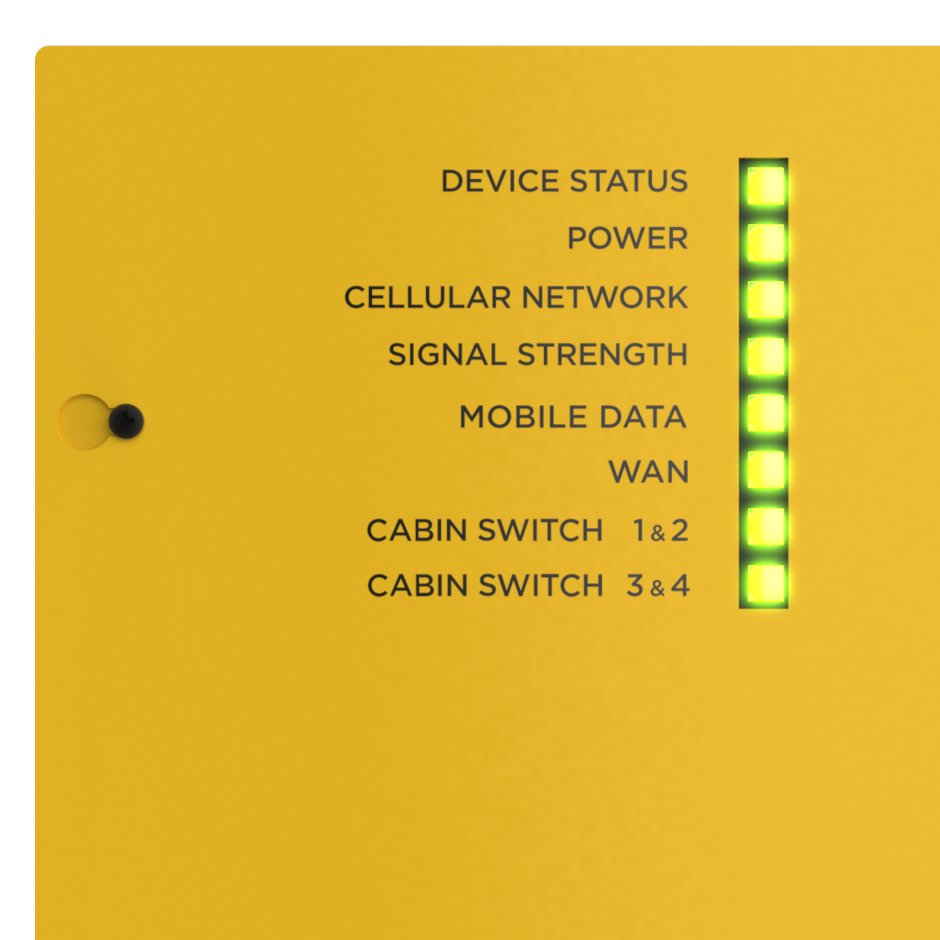

Der Status des 2N LiftGate wird durch LED-Anzeigen auf der Vorderseite des Geräts angezeigt. Die einzelnen Zustände sind in der folgenden Tabelle beschrieben.
Flackerfrequenz | |
|---|---|
Langsam blinkend | Blinkt 1:1, Intervall 1 s = 0,5 beleuchtet (ON) + 0,5 s unbeleuchtet (OFF). |
Blinkt schnell | Blinkt 1:1, Intervall 0,2 s = 0,1 beleuchtet (ON) + 0,1 s unbeleuchtet (OFF). |
Kurzes Blinken | Intervall 4 s = 0,2 beleuchtet (ON) + 3,8 unbeleuchtet (OFF). |
LED-Anzeigen | |
|---|---|
DEVICE STATUS Informiert über den allgemeinen Systemstatus. | Blau - Gerätestatus ist OK, Gerät ist in Betrieb |
Blau, langsam blinkend - Fehler auf dem Gerät, der die volle Funktionalität des Geräts nicht beeinträchtigt | |
Rot - vorübergehender Fehler (ein Problem, das automatisch behoben wird, z.B. ein Ausfall des Betreibers) | |
Rot, langsam blinkend - permanenter Fehler (Eingriff des Administrators erforderlich, z. B. über die Webschnittstelle des Geräts) | |
Rot, schnell blinkend - HW-Fehler, Serviceeinsatz vor Ort erforderlich (z. B. Kurzschluss in der DSL-Leitung, Batteriefehler oder -ausfall) | |
POWER Informiert über den allgemeinen Energiestatus. | Blau - Externe Stromversorgung wird durchgeführt, der Akku wird geladen |
Blau, kurz blinkend - externe Stromversorgung läuft, geringe Batterielebensdauer | |
Blau, langsam blinkend - externe Stromversorgung läuft, Akku wird geladen (90-100%) | |
Blau, schnell blinkend - externe Stromversorgung läuft, Akku wird aufgeladen (0-90%) | |
Rot - Die Stromversorgung erfolgt über eine Batterie mit einer Kapazität von mehr als 50%. | |
Rot, langsam blinkend - Strom wird von einer Batterie mit weniger als 50% Kapazität geliefert | |
Rot, schnell blinkend - Strom wird von einer Batterie geliefert, deren Kapazität kritisch niedrig ist (weniger als 10%) | |
Kein Lichtsignal - Batterie nicht angeschlossen | |
MOBILFUNKNETZ Informiert über den Status der Verbindung zum Mobilfunknetz. | Dauerhaft leuchtend - SIM ist OK, Internetverbindung ist verfügbar. Die Farbe der Signalisierung zeigt die verwendete Netzwerktechnologie an:
Eine langsam blinkende Anzeige der verwendeten Netzwerktechnologie informiert Sie über den korrekten SIM-Kartenstatus und die Registrierung, aber die Internetverbindung ist nicht verfügbar. |
Rot, blinkt langsam - SIM ist OK, Netzsuche läuft | |
Rot, schnell blinkend - SIM-Fehler (PIN nicht gesetzt oder vom Netz abgelehnt) | |
Keine Lichtanzeige - SIM nicht eingelegt | |
SIGNAL STRENGTH Informiert Sie über die Signalstärke. | Blau - starkes Signal (> = -80 dBm) |
Grün - mittleres Signal (< -80 dBm) | |
Rot - schwaches Signal (< -100 dBm) | |
Keine Lichtanzeige - kein Signal (< -110 dBm) | |
MOBILE DATA Es informiert über die Verfügbarkeit des Internets mit Hilfe eines Moduls. | Blau - Verbindung ist funktionsfähig
|
Rot - diese Verbindungsart ist nicht funktionsfähig
| |
Keine Lichtsignalisierung - Verbindung nicht aktiviert (in der Konfiguration) | |
Im Folgenden finden Sie Beispiele für Verbindungszustände und deren Signalisierung. | |
WAN Informiert über die Verfügbarkeit des Internets über das WAN | Blau - Verbindung ist funktionsfähig
|
Rot - diese Verbindungsart ist nicht funktionsfähig
| |
Keine Lichtsignalisierung - Verbindung nicht aktiviert (in der Konfiguration) | |
Im Folgenden finden Sie Beispiele für Verbindungszustände und deren Signalisierung. | |
CABIN SWITCH 1 & 2 Informiert über den Status der angeschlossenen Kabinenschalter 1, 2. | Blau - Spannung OK, verbunden |
Blau, langsam blinkend - nicht verbunden (kein Abonnement) | |
Rot - Quellenwarnung (empfohlener Verbrauch überschritten, Strom > 750 mA) | |
Rot, schnell blinkend - Fehler in der Stromversorgung (Stromaufnahme > 1050 mA, Überlast oder Kurzschluss ist aufgetreten) | |
Beispiele für Verbindungszustände und ihre Signalisierung
Die LEDs für MOBILE DATA und WAN zeigen die gesamte Netzwerkverbindung des Geräts an.
Aktive primäre Verbindung - beide LEDs leuchten dauerhaft blau.
Aktive Backup-Verbindung (primäre Verbindung nicht verfügbar) - Die LED der primären Verbindung leuchtet konstant rot, die LED der Backup-Verbindung blinkt blau.
Beispiel:
Die MOBILE DATA LED leuchtet rot und die WAN-LED blinkt blau - die Internetverbindung wird über eine Backup-Verbindung über das WAN hergestellt.
Die MOBILE DATA-LED blinkt blau und die WAN-LED ist rot - die Internetverbindung erfolgt über eine Backup-Verbindung über MOBILE DATA.
Keine Verbindung verfügbar - beide LEDs sind rot und blinken schnell.
