Aperçu des connecteurs

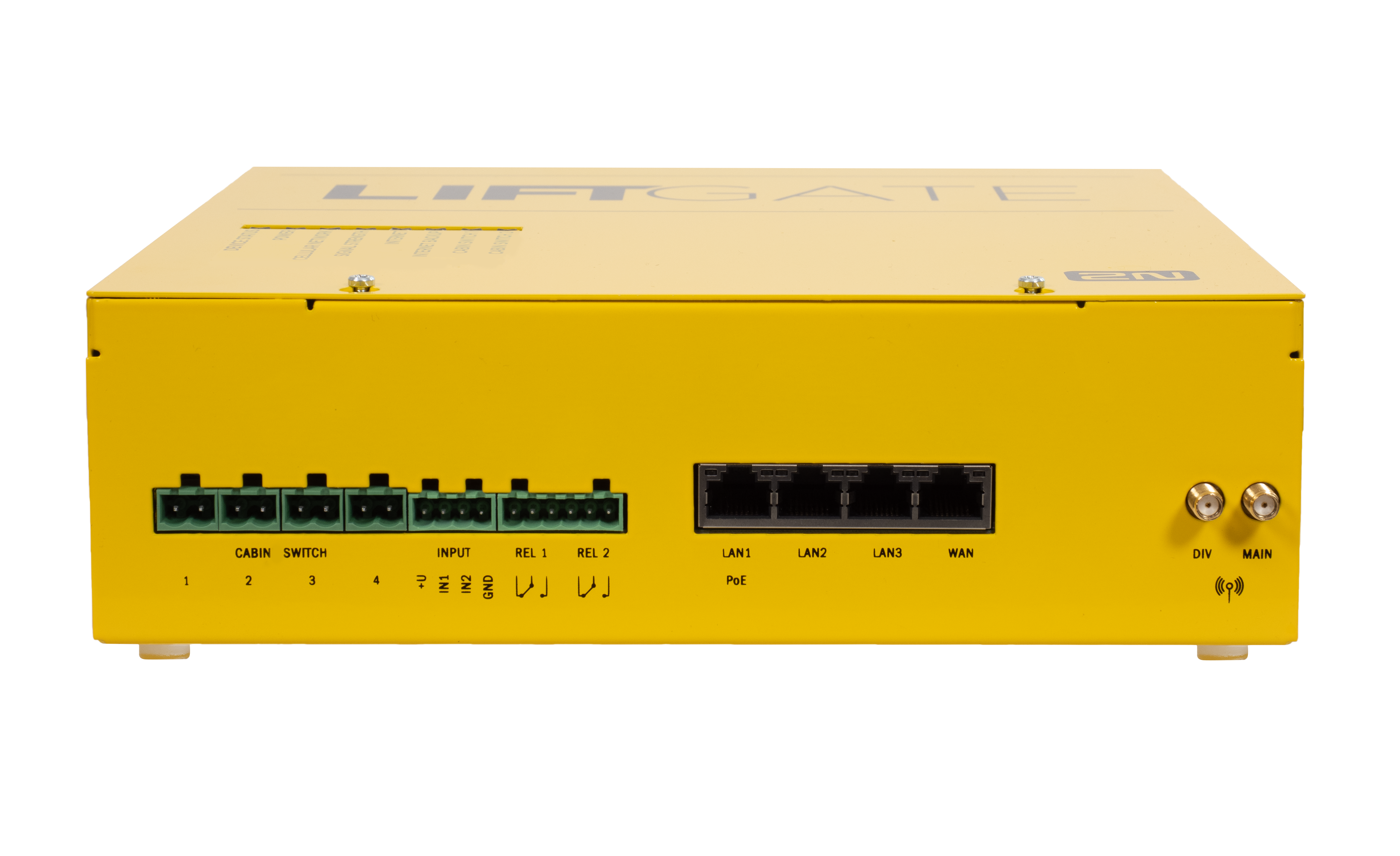

Disposition et signification des connecteurs de l'unité principale ![]() | |
|---|---|
CABIN SWITCH 1 & 2 | Raccordement des interrupteurs de la cabine. |
INPUT 1, 2 | Entrées configurables par l'utilisateur. |
REL 1, 2 | Relais avec contacts de commutation NO/NC. |
LAN 1–3 | Connecteur LAN, 10/100/1000BaseT, RJ-45 ; Ca5 ou supérieur (recommandé), LAN1 fournit 802.3af Class 2 PoE (max. 6,45 W). |
WAN | Connecteur WAN, 10/100 / 1000BaseT, RJ-45 ; Ca5 ou supérieur (recommandé). |
DIV | Antenne LTE en option avec connecteur SMA pour une meilleure réception du signal. |
MAIN | Antenne principale LTE avec connecteur SMA. |
SIM 1, 2 | Emplacements pour cartes SIM. L'utilisation du deuxième emplacement SIM est facultative. Vous pouvez insérer des cartes SIM sécurisées par un code PIN. Après la mise en service de l'appareil, le code PIN doit être défini dans la configuration. |
