2N Lift1
2N Lift1
La solution de communication 2N Lift1 est conçue pour une communication d'urgence bidirectionnelle dans l'ascenseur. Il est généralement utilisé dans les ascenseurs où la communication est nécessaire entre la cabine et le centre de contrôle ou la salle des machines.
Ce produit n'est pas vendu par le réseau de distribution Axis, veuillez contacter notre représentant en remplissant le formulaire.
Ce produit n'est pas vendu par le réseau de distribution Axis, veuillez contacter notre représentant en remplissant le formulaire.
- Une solution complète pour l'ascenseur unique
- Alimentation par ligne téléphonique
- Prise en charge des protocoles CPC et P100
Versions
2N Lift1 – Compact

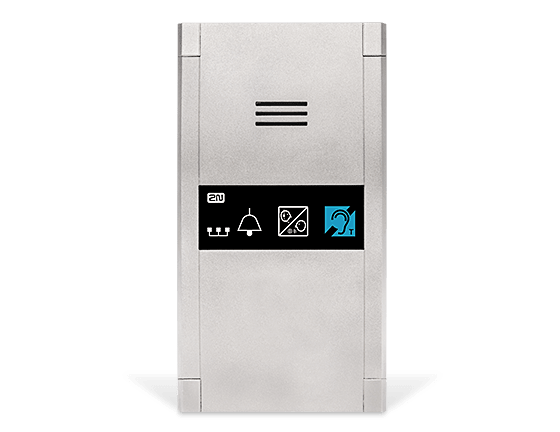

2N Lift1 – Compact – sans touche

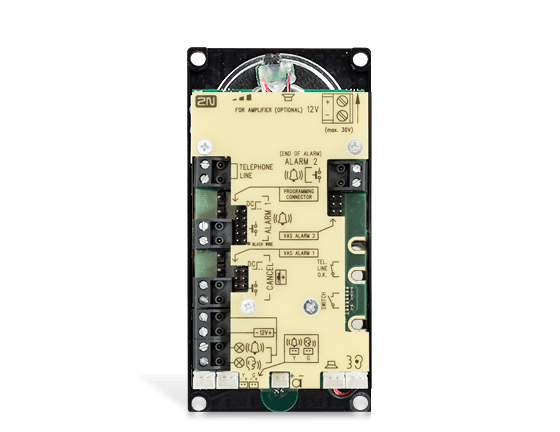

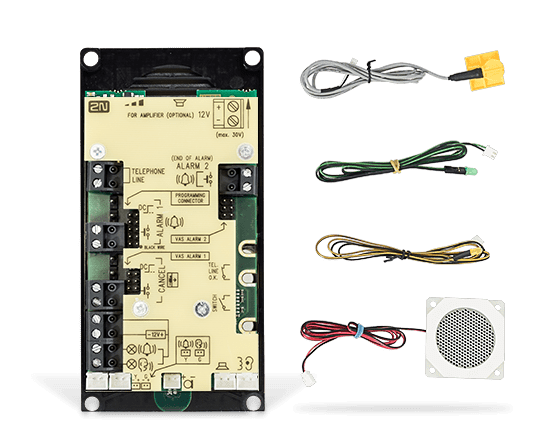

2N Lift1 – COP – version câblée

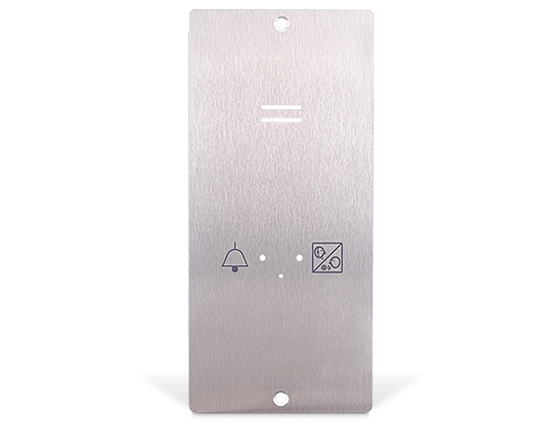

2N Lift1 – COP – Montan encastré
2N Lift1 – COP Unit - Flush Mounting with button
2N Lift1 TOC unit (without voice alarm station switch)
2N Lift1 TOC unit long (with Voice alarm station switch)
Spécifications techniques
/
-
Paramètres électriques
- Courant de ligne minimum:
- 15 mA, état décroché
- Tension de ligne minimum:
- 22V, état suspendu
- DC chute de tension en état décroché:
- < 9V, I = 20mA, < 12V, I = 50mA
- Résistance en état décroché:
- 1MΩ >, U = 25..100V
- Impédance en état suspendu:
- 220 Ω + 820 Ω paral. 115 nF, 15 jusqu'à 60 mA
- Perte de retour:
- > 14dB, 15 to 60mA
- Bande passante:
- 300 jusqu'à 3500 Hz, 15 jusqu'à 60 mA
- Sensibilité du détecteur du son:
- 10 jusqu'à 20V, 25 jusqu'à 50Hz
- Pulse:
- 40 / 60ms
- Niveau du ton:
- -9,0 +2,0/-2,5 dB et -11,0 dB +2,5/-2,0 dB, 15 jusqu'à 60 mA
- Protection contre les surtensions - entre les fils A, B:
- 1000V (8 / 20µs)
- Remarque:
- Il est admis toute forme d'onde sonnerie.
-
Paramètres du capteur
- Tension minimale:
- Tension maximale:
- 24 V AC ou DC
- Courant maximal:
- 1 A AC ou DC
- Résistance - ouvert:
- min. 400 kΩ
- Résistance - ON:
- environ 0,5 Ω
- Soupape:
- réinitialisable
-
Connexion d'éléments d'affichage externes
- Tension pour alimentation:
- 12-24V DC, source externe
- Courant maximum:
- 200mA
-
Autres paramètres
- Dimensions de conception Universelle:
- 65×130×24mm
- Dimensions de conception Compact:
- 100×185×16mm
- Gamme de température de fonctionnement:
- -20 – 70°C
Télécharger
CAO et BIM
Certifications de produits
S'inscrire à une formation technique
Consultez nos cours de formation technique. Choisissez celui qui vous convient le mieux.
Voir plus d'informationsRessources & téléchargements
FAQs
Vous cherchez plus d'informations ? Réponses aux questions fréquemment posées
Manuels
Assistance complète sur les produits. Télécharger tous les manuels et guides d'utilisation
Tutoriels vidéo
Ne perdez pas de temps à lire des manuels ! Apprenez à installer, configurer et intégrer nos solutions grâce aux tutoriels vidéo
Download Center
Obtenir des catalogues, des fiches techniques, des spécifications A&E, des communiqués de presse, etc
Accessoires

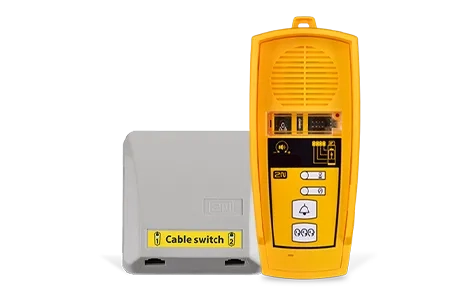

2N Lift1 Voice Alarm Station set
2N Lift Induction Loop Amplifier, 1 entrée audio
Module de blocage d`un ascenseur
2N Lift1 Programming Tool

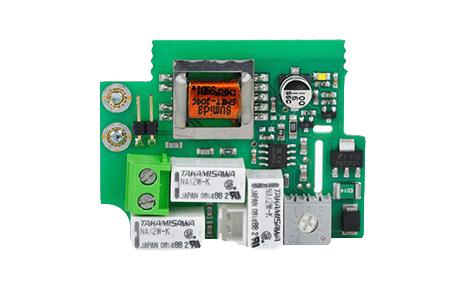

Module d`amplificateur
