Geräteanschlüsse

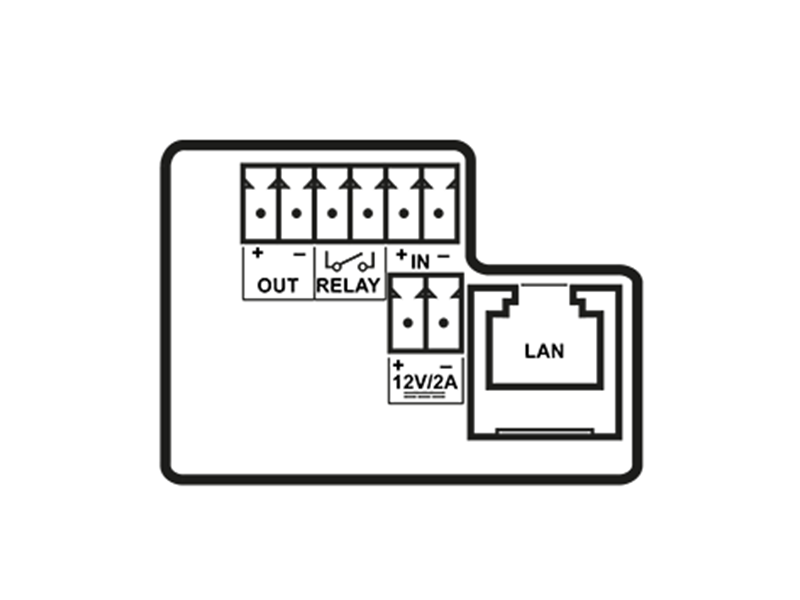

Abbildung 1. Anschließen der Anschlüsse der Haupteinheit des Geräts
Anschließen der Anschlüsse der Haupteinheit des Geräts

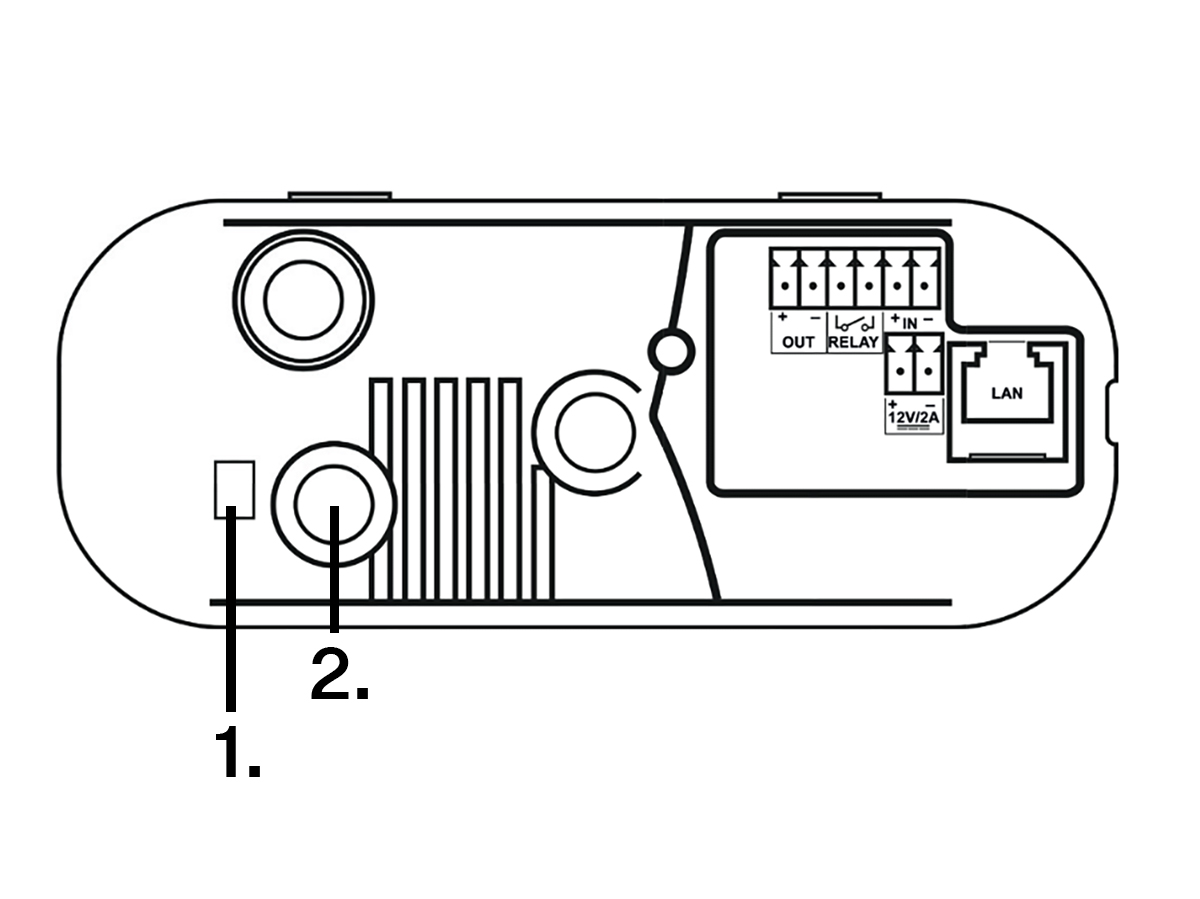

Tabelle 1. Rückseite der IP One - Anschlüsse und Bedienelemente

1.

LED-Anzeigen

2.

CONTROL-Taste

OUT

Aktiver Schaltausgang: 12 V DC, max. 600 mA

RELAY

RELAIS Klemmen mit Schließer-Schaltkontakt 30 V / 1 A AC/DC.

IN

Klemmen IN1 für Eingang anwendbar im passiven oder aktiven Modus (−30 V bis +30 V DC)

  • OFF = offener Kontakt oder UIN > 1,5V

  • ON = geschlossener Kontakt oder UIN < 1,5 V

12 V / 2 A

Externe Spannungsversorgungsklemmen 12 V /

LAN

LAN-Anschluss (PoE 802.3af) für LAN-Verbindung


Es gibt drei Haupt-LED-Anzeigen auf dem IP One-Gerät:

  • Die obere LED (Status) - zeigt den Strom- und Systemstatus an.

  • Mittlere LED (Power) - zeigt den Status des Betriebssystems (OS) und der Anwendung an.

  • Untere LED (LAN) - zeigt den Status der Netzwerkverbindung an. Sie blinkt grün bei 100 Mbps und gelb bei 10 Mbps.

Tabelle 2. Tabelle der Staaten

Power LED

Status LED

Zustand des Geräts

ROT

GRÜN

Gerät bereit (normaler Betrieb)

DEAKTIVIERT

GELB

Das Betriebssystem wird gestartet

ROT

DEAKTIVIERT

Das Gerät schaltet sich ein

DEAKTIVIERT

ROT

Vorübergehender Zustand beim Start des Betriebssystems (wenn er bestehen bleibt, bedeutet dies einen Fehler)

DEAKTIVIERT

GRÜN

Vorübergehender Zustand beim Start des Betriebssystems (wenn er bestehen bleibt, bedeutet dies einen Fehler)

GRÜN

DEAKTIVIERT

Gerätefehler


Anmerkung

Die Taste CONTROL befindet sich auf der Rückseite oben auf dem Gerät neben den LED-Anzeigen und wird verwendet, um das Gerät auf die Werkseinstellungen zurückzusetzen. Weitere Informationen finden Sie unter ???.
