2N Fortis - montage et démontage mécaniques
Cet article de FAQ décrit le montage et le démontage de la poignée et du cylindre 2N Fortis.
Poignée 2N Fortis
Instructions générales de montage
- Vérifiez les homologations lors de l’installation de la poignée de porte 2N Fortis sur une porte coupe-feu / pare-fumée ou une porte d’évacuation.
- Si un logement de cylindre est présent dans la porte, il doit être correctement obturé, par exemple à l’aide d’un cylindre factice.
- Assurez-vous que les pênes ou joints montés sur la porte n’entravent pas le bon fonctionnement de la poignée 2N Fortis.
- Assurez-vous que la poignée ne dépasse pas et n’empêche pas l’ouverture libre de la porte.
- Lors de l’installation de la poignée 2N Fortis avec rosace circulaire, le trou dans la porte destiné à l’axe carré doit avoir un diamètre minimum de 25 mm.
- Avant le montage de la poignée, vérifiez toujours que tous les composants peuvent se déplacer librement.
- Après le montage, vérifiez le fonctionnement avec la porte ouverte.
- La précontrainte de la serrure à mortaiser ou la déviation de la position horizontale de base ne doit pas dépasser 3°. Si la déviation est supérieure, la poignée électronique ne peut pas s’enclencher ou se désenclencher.
Montage

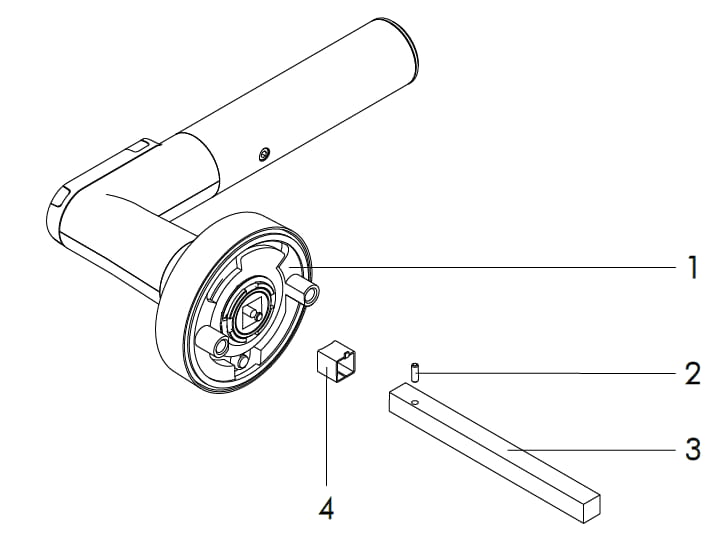

L’axe carré doit être assemblé avant l’installation sur la poignée électronique (côté extérieur). Ceci s’applique à toutes les versions et est illustré ici avec la rosace circulaire.
1 Poignée électronique
2 Goupille spiralée de serrage
3 Axe carré
4 Douille adaptatrice pour axe carré (uniquement pour axe carré de 7 mm)
Insérez la douille adaptatrice dans le logement de l’axe carré (si présente).
Insérez l’axe carré sur la goupille de retenue et dans son logement.

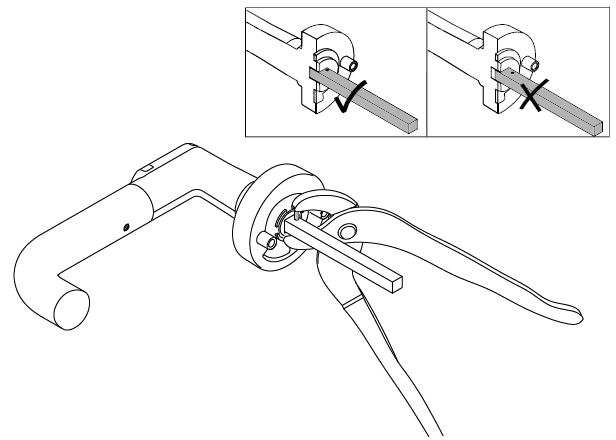

Insérez la goupille spiralée de serrage dans l’axe carré.
Insérez l’axe carré de la poignée électronique dans le carré de la serrure.
Placez le gabarit de perçage sur l’axe carré, alignez-le horizontalement et marquez les points de perçage.
Retirez à nouveau l’axe carré.
Percez des trous de 8 à 8,5 mm de diamètre aux emplacements marqués. Ne percez pas dans le boîtier de la serrure et ne le traversez pas.
Insérez de nouveau l’axe carré de la poignée électronique dans le carré de la serrure. Si nécessaire, placez la douille adaptatrice fournie sur l’axe carré.

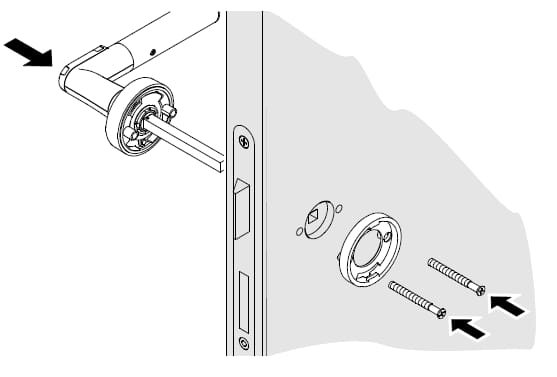

Insérez le support de la poignée mécanique de l’autre côté et vissez-le avec la poignée électronique à travers la porte à l’aide des vis de montage fournies.
Insérez la poignée mécanique en la maintenant à l’horizontale. Pour les poignées orientées vers la droite, serrez la rosace vers la gauche, guidez-la sur le support de poignée et enclenchez le verrouillage à baïonnette. Procédez inversement pour les poignées orientées vers la gauche.
Insérez la vis de blocage par le dessous de la poignée et serrez-la.
Vérifiez le bon fonctionnement et la fluidité du mouvement de la poignée avec la porte ouverte. La poignée est livrée en position enclenchée. Lorsqu’elle est enclenchée, le pêne de la serrure doit être complètement rentré dans le boîtier lorsque la poignée est actionnée.
Pour utiliser la poignée, insérez la batterie et refermez le boîtier (voir la FAQ Remplacement de la batterie). La poignée électronique ne se désenclenche qu’après insertion de la batterie.
Lors de la première présentation d’une clé autorisée, seules les deux LED supérieures s’allument. Lors de l’insertion de la batterie, assurez-vous que la poignée est en position horizontale prévue. Ceci est nécessaire pour le calibrage du capteur d’orientation et le bon fonctionnement de l’appareil.
Démontage

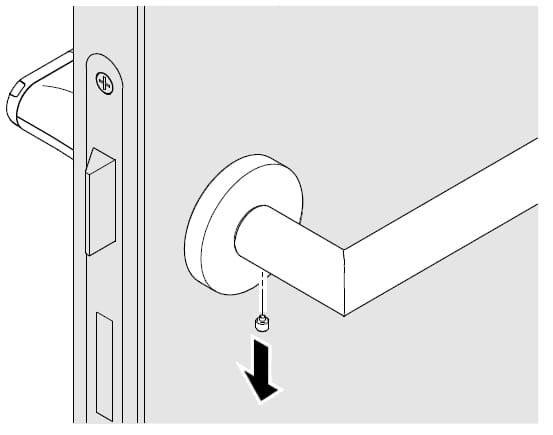

Retirez la vis de blocage située sous la poignée et ôtez la poignée.

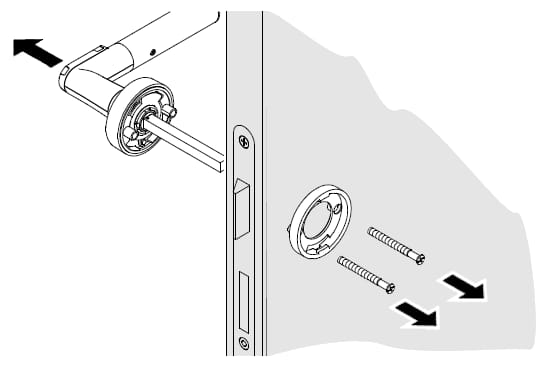

Retirez les vis de montage fournies du support de la poignée mécanique puis retirez la poignée électronique.
Cylindre 2N Fortis
Instructions générales de montage
- Avant d’installer le cylindre 2N Fortis dans une porte coupe-feu / pare-fumée, vérifiez de nouveau la certification incendie afin de garantir la conformité.
- Assurez-vous que le joint fixé sur la porte n’entrave pas le bon fonctionnement du produit.
- Assurez-vous que les parties saillantes du cylindre 2N Fortis n’entravent pas l’ouverture libre de la porte.
- Les cylindres 2N Fortis étant livrés entièrement assemblés en standard, il peut être nécessaire d’effectuer les étapes de démontage décrites dans la section Démontage avant l’installation.
- Pour activer le cylindre 2N Fortis, insérez les batteries ou retirez la languette de batterie, si présente, puis refermez le boîtier (voir la FAQ Remplacement de la batterie).
- Avant le montage, vérifiez toujours que tous les composants se déplacent librement.
- Effectuez le montage avec la porte ouverte.
- Uniquement pour les cylindres fournis en composants séparés : lors de la première installation, appliquez 1 à 2 gouttes (max. 0,1 ml) d’huile non résineuse dans le corps du cylindre. Ne pulvérisez pas directement l’huile dans le cylindre à l’aide d’un aérosol.
Montage
Retirez la vis de fixation du cylindre existant et démontez le cylindre en place.

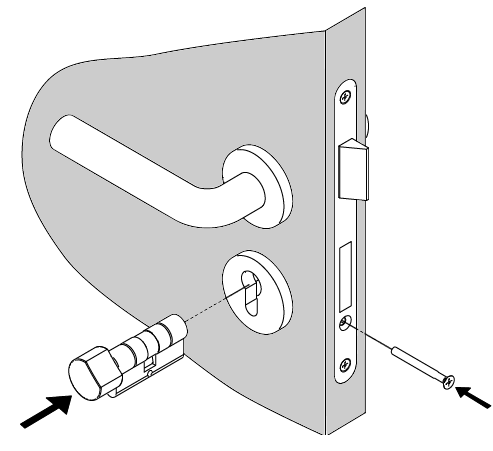

Insérez le corps du cylindre et fixez-le à l’aide de la vis de fixation. Serrez la vis à la main ; n’utilisez pas de visseuse électrique à couple élevé.
| Le corps du cylindre ne doit pas dépasser de plus de 1 à 3 mm de la garniture, mais ne doit pas non plus être monté en retrait dans la porte. |
Après avoir inséré la batterie (voir la FAQ Remplacement de la batterie), utilisez la carte de service préalablement configurée dans Access Commander (voir FAQ) pour mettre le cylindre 2N Fortis en mode service.

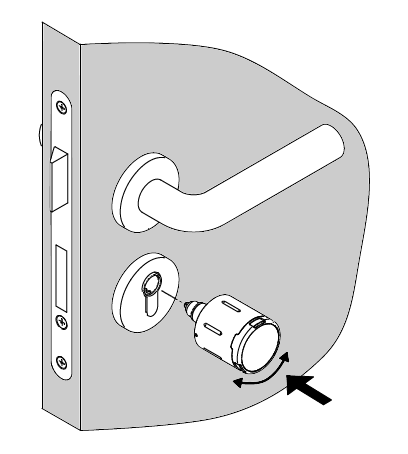

Le cylindre électronique s’insère dans le boîtier du cylindre en l’enfonçant et en le tournant simultanément.
Passez de nouveau la carte de service configurée afin de « verrouiller » le cylindre en position.
Assurez-vous que le cylindre à bouton fonctionne facilement et sans à-coups avec la porte ouverte.
Démontage
Utilisez la carte de service préalablement configurée dans Access Commander (voir FAQ) pour mettre le cylindre 2N Fortis en mode service.

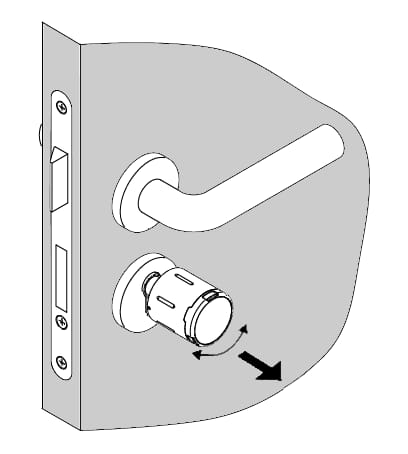

Le cylindre électronique peut être retiré de son boîtier en le tirant et en le tournant simultanément.
