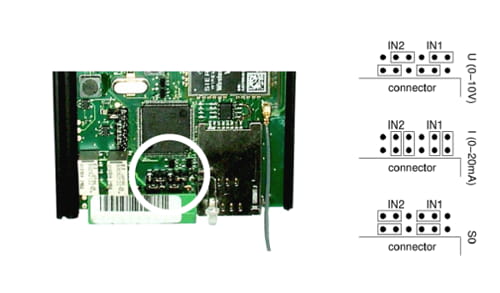

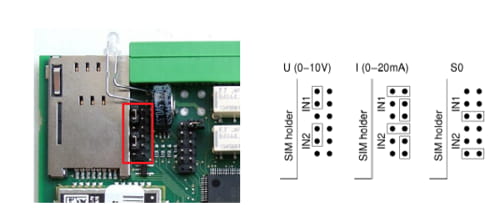

Ujistěte se, že propojovací kabely jsou nastaveny tak, jak je znázorněno na obrázku níže, pro počítání impulsů na vstupech S0.

2N SmartCOM

2N SmartCOM PRO

Vstup S0 má vlastní napájení a lze jej připojit přímo ke spínači nebo reléovým kontaktům. Počítadlo je ve výchozím nastavení deaktivováno a musí být spuštěno pomocí následujících příkazů AT (kde N musí být nahrazeno číslem vstupu {1,2}):

at^scpulseN=„get_value“ – Zadejte příkaz, abyste zjistili aktuální stav počítadla vstupu N.

at^scpulseN=”state” – Zadejte příkaz, abyste si přečetli stav čítače.

• COUNTING – počítání probíhá
• STOPPED – počítání je zastaveno

at^scpulseN=“set_value“,100 – Zadejte příkaz, abyste nastavili počet impulzů čítače, pokud nechcete začínat od 0. V tomto případě bude nastaveno 100. Dostupný rozsah je 0 – 4294967295.

at^scpulse1=“stimer“,60 - Zadejte příkaz pro definování intervalů v sekundách pro ukládání hodnoty čítače do EEPROM. Dostupný rozsah je 5 – 10000 s.

at^scpulseN=”start” - Zadejte příkaz pro povolení počítání impulzů na vstupu N.

at^scpulseN=“stop“ - Zadejte příkaz pro zakázání počítání impulzů na vstupu N.

at^scpulseN=“clear“ - Zadejte příkaz pro vymazání čítače vstupu N.

at^scpulseN=„save“ – Zadejte příkaz pro ruční uložení hodnoty čítače do EEPROM.

at^scpulseN? – Zadejte příkaz pro zobrazení aktuálního nastavení rozhraní.

at^scpulseN=? – Zadejte příkaz pro zobrazení možností nastavení rozhraní.
