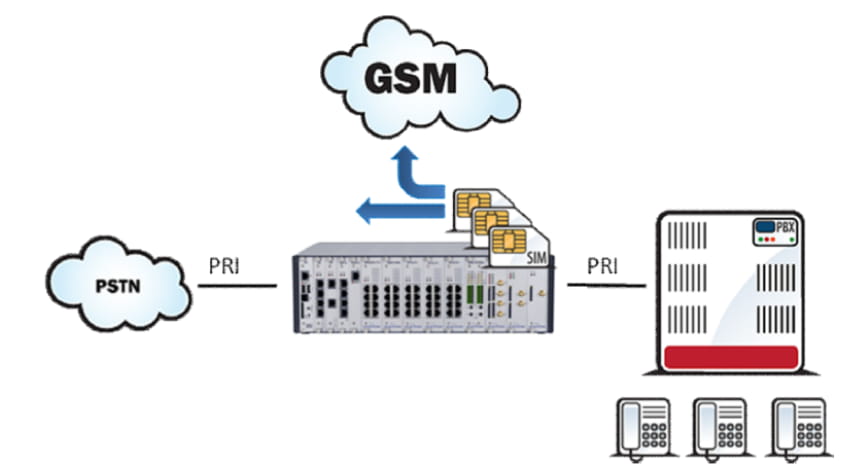

- Tento návod typu how-to vám pomůže nastavit 2N® NetStar jako dialthru PRI ↔ GSM/UMTS bránu. Než začnete systém programovat, důrazně doporučujeme přečíst si konfigurační manuál
- Zkontrolujte svou licenci – potřebujete licenci alespoň na 2 porty PRI (Global data → Licence). Pokud ji nemáte, kontaktujte nás prosím na https://support2n.cz.
2. Nastavte oba PRI porty.
- Port připojený k PSTN nastavte jako TE, port připojený k PBX jako NT. (Nastavte také propojky!)

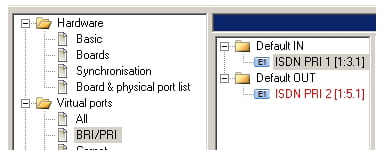

- Nastavte port TE jako výchozí OUT a port NT jako výchozí IN – je to důležité pro správný přenos síťových tónů. (Virtual ports → BRI/PRI → Basic).
c. Nastavte port TE jako port používaný pro synchronizaci. (Hardware → Synchronisation).
d. Odstraňte všechny tóny z Default IN (Properties → Tones).
3. Nastavte porty GSM/UMTS.

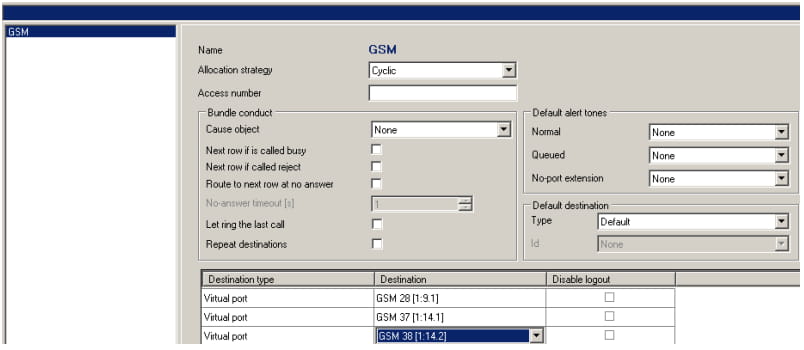

a. Vytvořte balík – GSM (Routing → Routing objects → Bundle) a použijte v tomto balíku všechny GSM porty. Doporučuje se použít cyklickou strategii.

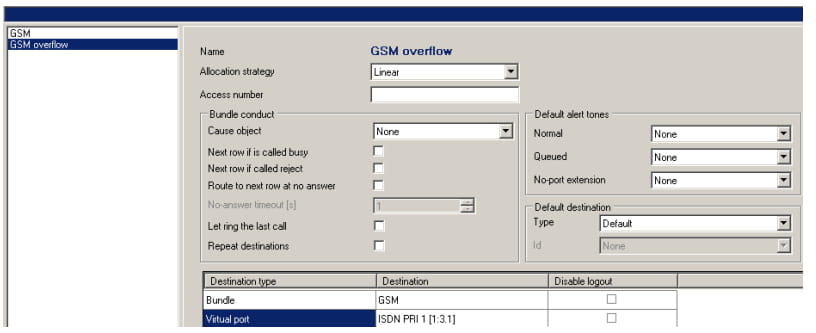

b. Pokud chcete mít možnost přesměrování do sítě PSTN (v případě, že všechny GSM/UMTS moduly jsou obsazené), vytvořte další balík – GSM overflow (lineární strategie).

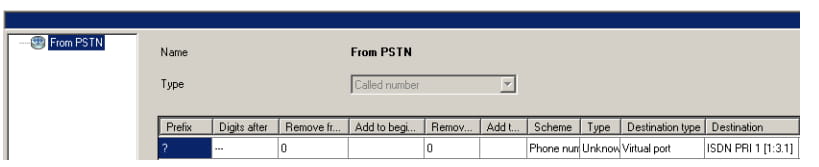

4. Vytvořte router – From PSTN. (Routing → Routers → Called party number Router)
- Účelem tohoto routeru je transparentně směrovat veškerý provoz z PSTN do PBX. Zkontrolujte formát volaného čísla, které posílá poskytovatel (DDI, národní formát), a podle toho router nastavte. (Pokud neznáte formát volaného čísla, použijte jako prefix znak „?“). Hovory budou směrovány na port NT (do PBX).
5.Použijte router From PSTN jako from port router na portu TE. (Properties → Routing)

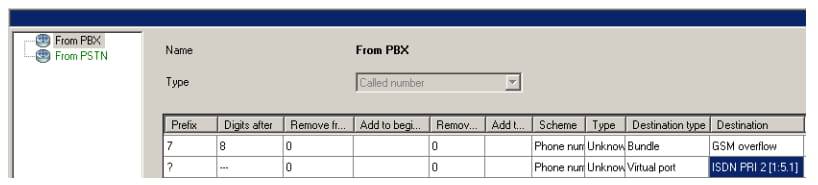

6. Vytvořte router – From PBX. (Routing → Routers → Called party number Router)
-
- Účelem tohoto routeru je rozhodovat o směrování: posílat hovory na GSM do GSM a všechny ostatní hovory do PSTN. (V našem příkladu je GSM prefix 7 a GSM čísla jsou 9místná.)
7. Použijte router From PBX jako from port router na portu NT. (Properties → Routing)

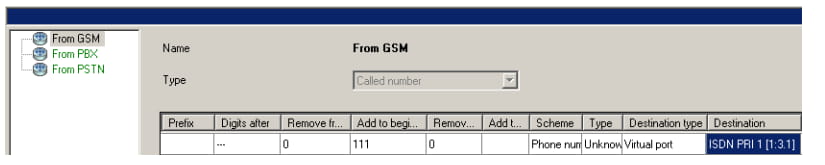

8. Vytvořte router – From GSM. (Routing → Routers → Called party number Router)
-
- Účelem tohoto routeru je směrovat všechny hovory z GSM na předdefinovanou linku v PBX (v našem příkladu 111).
9. Použijte router From GSM jako from port router na Default OUT. (Properties → Routing)
10. Vypněte normalizaci CLIP. (Global Data → Localisation)
-
- V případě, že nechcete, aby NetStar upravoval příchozí CLI (např. odebíral mezinárodní prefix)
Nyní byste měli být schopni uskutečňovat příchozí i odchozí hovory.
