Remplacement de la batterie
- État des LED
- Remplacement de la batterie – Poignée 2N Fortis
- Remplacement de la batterie – Cylindre 2N Fortis
État des LED
La poignée et le cylindre 2N Fortis peuvent indiquer un niveau de batterie faible à l’aide de leurs voyants LED.
Il existe trois niveaux d’alerte signalant une batterie faible.
Traduction:

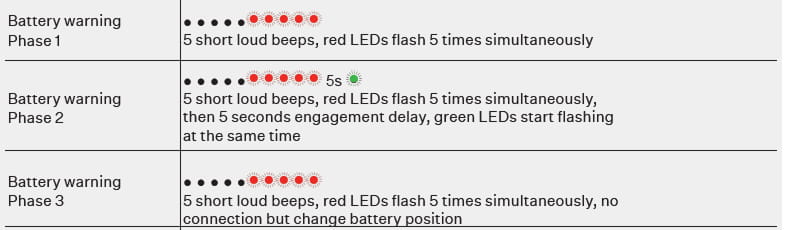

- Avertissement batterie - Phase 1
● ● ● ● ● 🔴🔴🔴🔴🔴
5 bips courts et forts, les LED rouges clignotent 5 fois simultanément - Avertissement batterie - Phase 2
● ● ● ● ● 🔴🔴🔴🔴🔴 (5 s) 🟢
5 bips courts et forts, les LED rouges clignotent 5 fois simultanément,
puis après 5 secondes de délai, les LED vertes commencent à clignoter - Avertissement batterie - Phase 3
● ● ● ● ● 🔴🔴🔴🔴🔴
5 bips courts et forts, les LED rouges clignotent 5 fois simultanément,
aucune connexion possible – remplacer la batterie
Remplacement de la batterie – Poignée 2N Fortis
Type de batterie : CR123A 3V (1 pièce)
|
Avertissement Remplacez la batterie uniquement lorsque la porte est ouverte. Tant que la batterie est retirée, le module de poignée ne peut pas s’enclencher et ne pourra donc pas ouvrir la porte. |

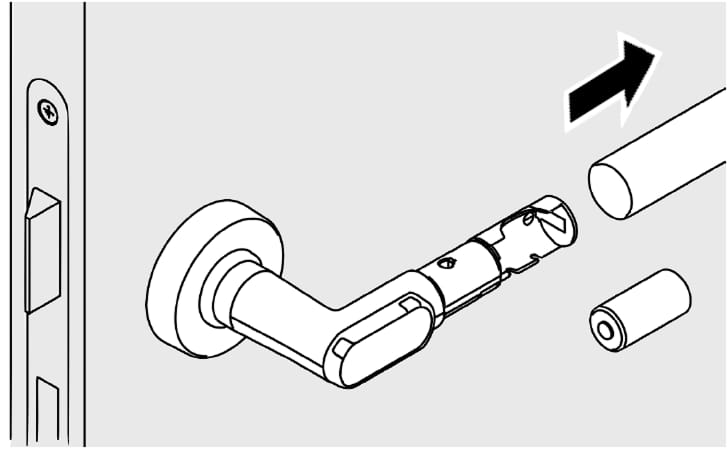

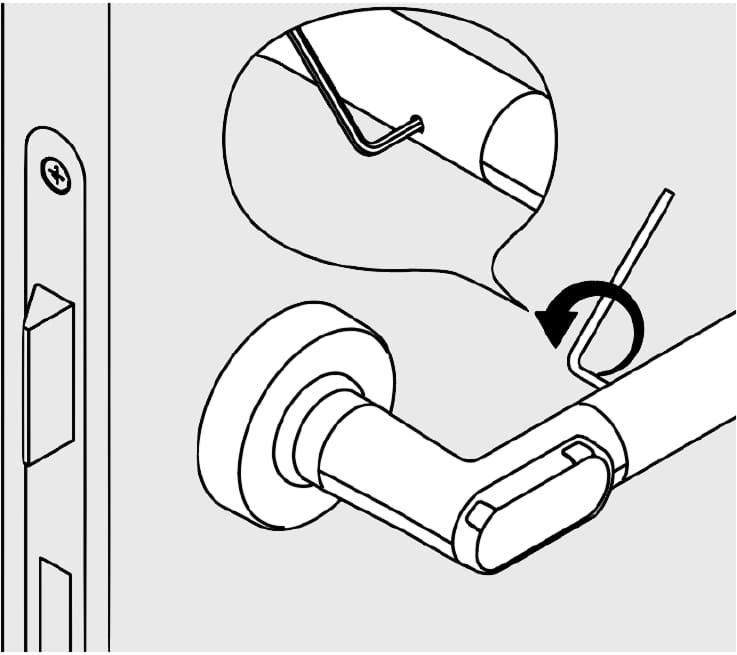

À l’aide de la clé Allen fournie, dévissez la vis située sur la partie intérieure de la poignée de porte.
Retirez le manchon de préhension.
Retirez la batterie usagée, puis insérez la nouvelle en respectant la polarité. Le pôle négatif (-) de la batterie doit être orienté vers le manchon de préhension.
Lors de l’insertion de la batterie, la poignée de porte doit être en position horizontale initiale, afin de permettre un réglage correct du capteur de position et d’assurer un fonctionnement optimal.
Remplacement de la batterie – Cylindre 2N Fortis
Type de batterie : CR2 3V (2 pièces)
|
Avertissement Remplacez les batteries uniquement lorsque la porte est ouverte. Tant que les batteries sont retirées, le module de bouton rotatif ne peut pas s’enclencher et ne pourra donc pas ouvrir la porte. |
Pour remplacer la batterie du cylindre 2N Fortis, il est nécessaire de retirer le couvercle de la batterie. Il existe plusieurs méthodes pour retirer ce couvercle:
Utilisation d’une carte de remplacement de batterie

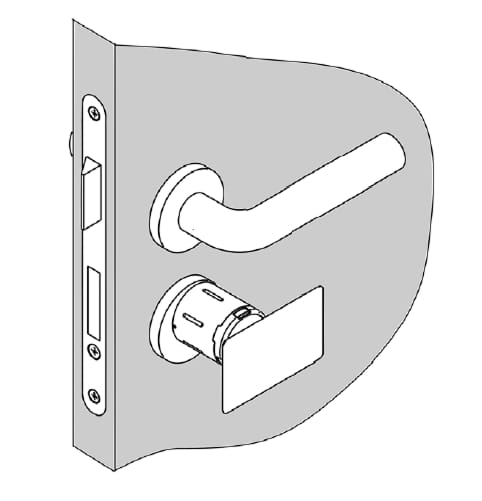

Maintenez la carte de remplacement de batterie devant le cylindre 2N Fortis: celui-ci passe alors en mode remplacement de batterie.
La procédure de création de cette carte est décrite dans l’article FAQ correspondant.
Avant cette étape, il peut être nécessaire de réveiller le module de bouton en le tournant.

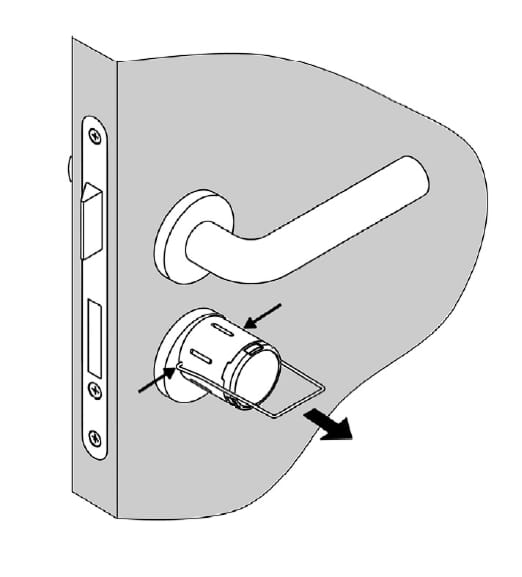

Appuyez sur la goupille de verrouillage du manchon désormais déverrouillée du module de bouton à l’aide de l’outil de remplacement de batterie, tout en retirant simultanément le manchon.

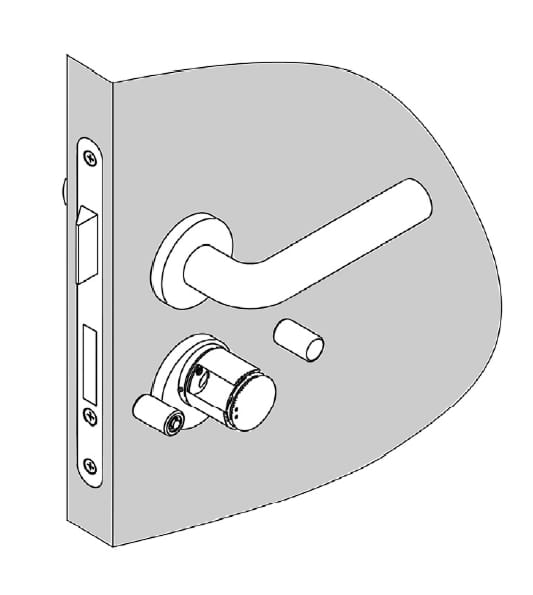

Retirez les batteries usagées et insérez les nouvelles batteries, en respectant scrupuleusement la polarité.

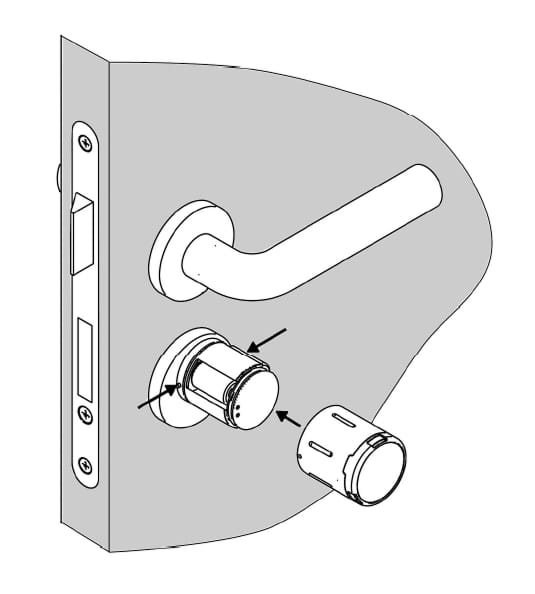

Appuyez sur les goupilles de verrouillage et remettez en place le manchon du module de poignée. Vérifiez que les goupilles s’enclenchent correctement dans le manchon.
Après le remplacement des batteries, le cylindre 2N Fortis reste en mode remplacement de batterie.
Pour revenir en position normale, répétez l’étape 1 ou présentez une clé autorisée; le module de poignée reprendra alors sa position initiale.
Utilisation de 2N Fortis Commander
Utilisez 2N Fortis Commander pour vous connecter au cylindre 2N Fortis, comme décrit dans l’article FAQ correspondant.

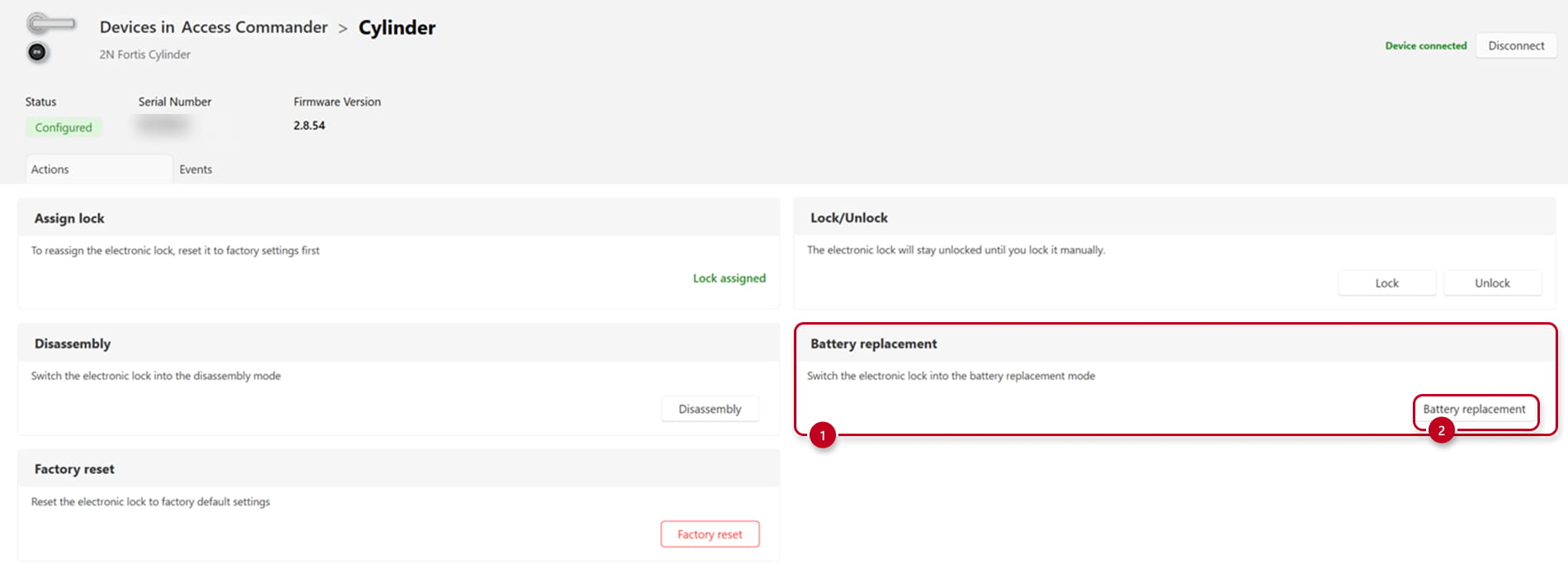

Dans la section Remplacement de la batterie, cliquez sur le bouton Battery replacement afin de déverrouiller le couvercle de la batterie.
Appuyez sur la goupille de verrouillage du manchon, désormais déverrouillée, à l’aide de l’outil de remplacement de batterie, tout en retirant simultanément le manchon avec précaution.
Retirez les batteries usagées, puis insérez les nouvelles batteries en respectant la polarité.
Appuyez sur les goupilles de verrouillage, puis remettez en place le manchon du module de bouton en le faisant coulisser. Assurez-vous que la goupille s’enclenche correctement dans le manchon.
Après le remplacement des batteries, le cylindre 2N Fortis reste en mode remplacement de batterie.

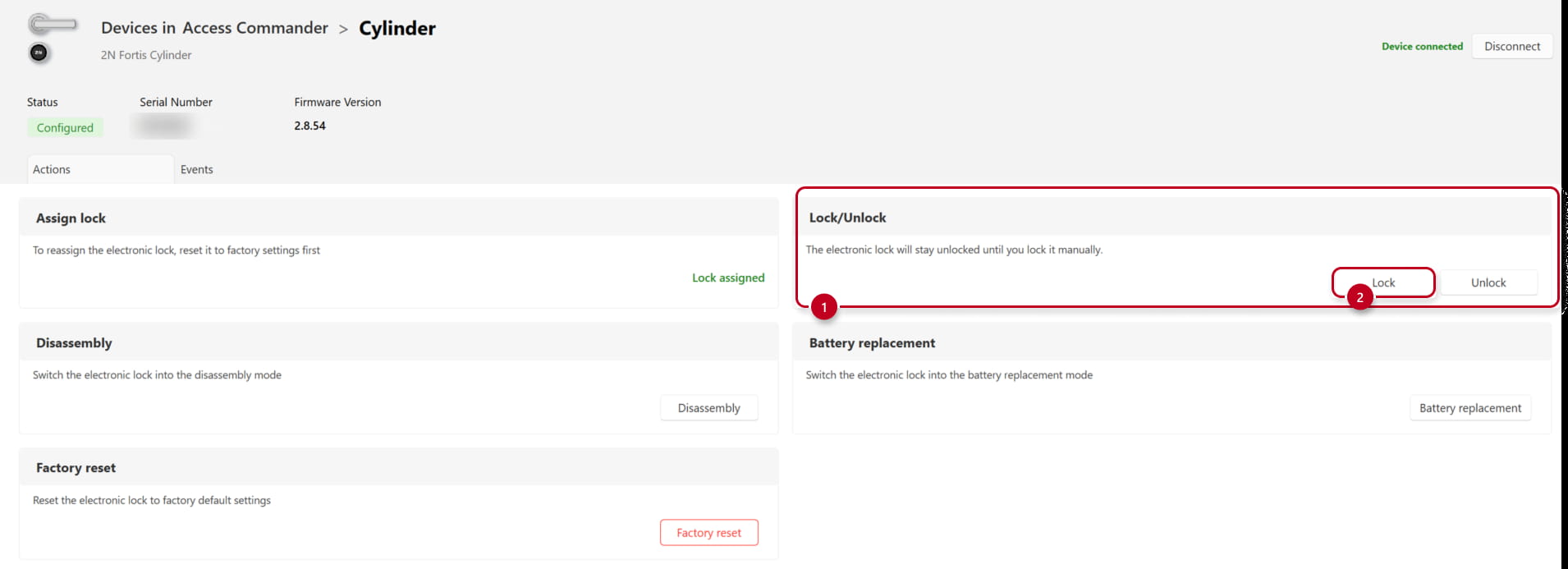

Pour revenir à la position normale, cliquez sur le bouton Lock (2) dans la section Verrouillage/Déverrouillage (1), ou présentez une clé autorisée; le module de bouton reprendra alors sa position initiale.
Remplacement d’urgence de la batterie (batterie complètement déchargée)
Si la batterie est entièrement déchargée, l’utilisation du kit d'adaptateurs de faible puissance (référence : 112047203) est nécessaire.
Lorsque la serrure électronique est totalement déchargée, cet adaptateur se connecte sur les bornes cachées sous le disque logo du cylindre 2N Fortis afin d'alimenter temporairement l’appareil.
Ce kit comprend tous les outils nécessaires :
- la ventouse d’extraction du logo pour accéder en toute sécurité aux bornes d’alimentation,
- l’outil de remplacement de batterie pour faciliter le retrait du couvercle et le remplacement des batteries.
Retirez simplement le disque logo à l’aide de la ventouse d’extraction du logo, puis connectez le kit d'adaptateurs de faible puissance au cylindre 2N Fortis. Utilisez ensuite la carte de remplacement de batterie pour déverrouiller le couvercle, puis poursuivez la procédure comme décrit dans cette section.

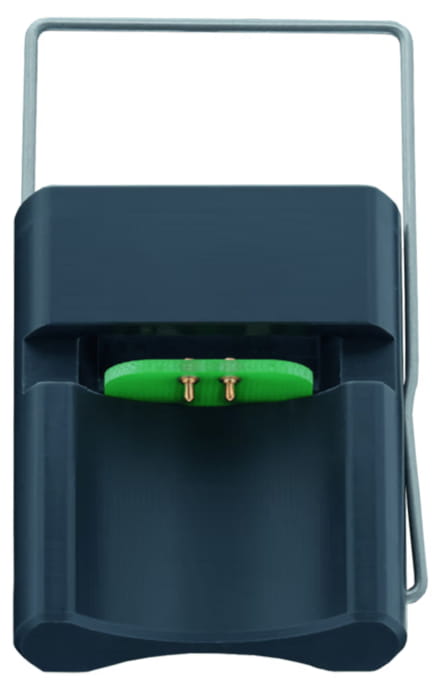

Ventouse d'extraction du logo Kit d'adaptateurs de faible puissance
